DM-220系列 針盤式深度計 20mm/30mm

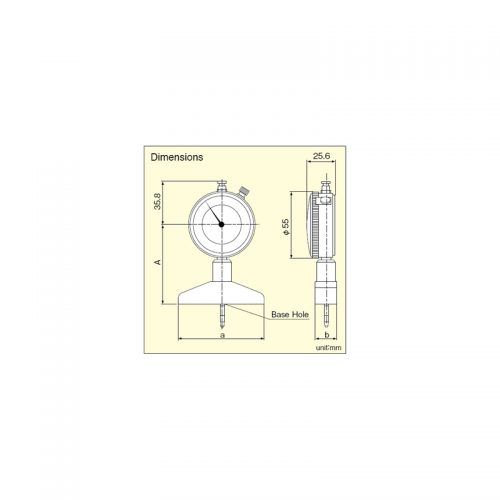

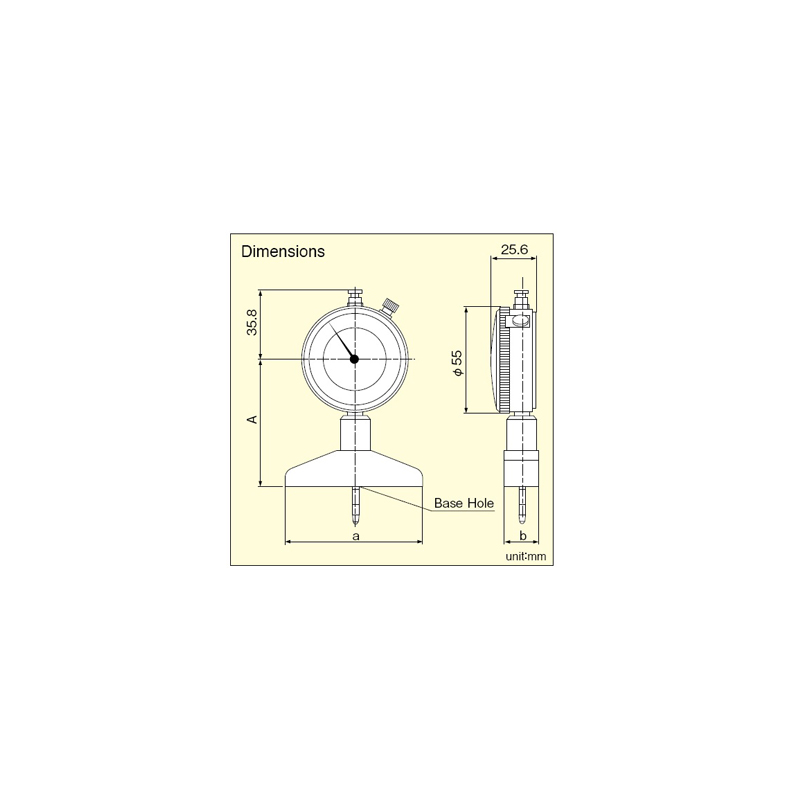

基座尺寸:
型 號 | A
mm |
基座尺寸
mm |
基座孔直徑
mm |
DM-220 | 84.7 | 75 x 16 | 2.5 |
DM-221 | 84.7 | 75 x 16 | 2.5 |
DM-223 | 64.7 | 75 x 16 | 5.2 |
DM-224 | 64.7 | 100 x 16 | 5.2 |
DM-230 | 84.7 | 75 x 16 | 2.5 |
DM-233 | 64.7 | 75 x 16 | 5.2 |
DM-234 | 64.7 | 100 x 16 | 5.2 |
Product Description
型 號 | 最小讀值
mm |
量測範圍
mm |
精度
μm |
測鉆樣式 | 標準測頭 | 測定壓力
N |

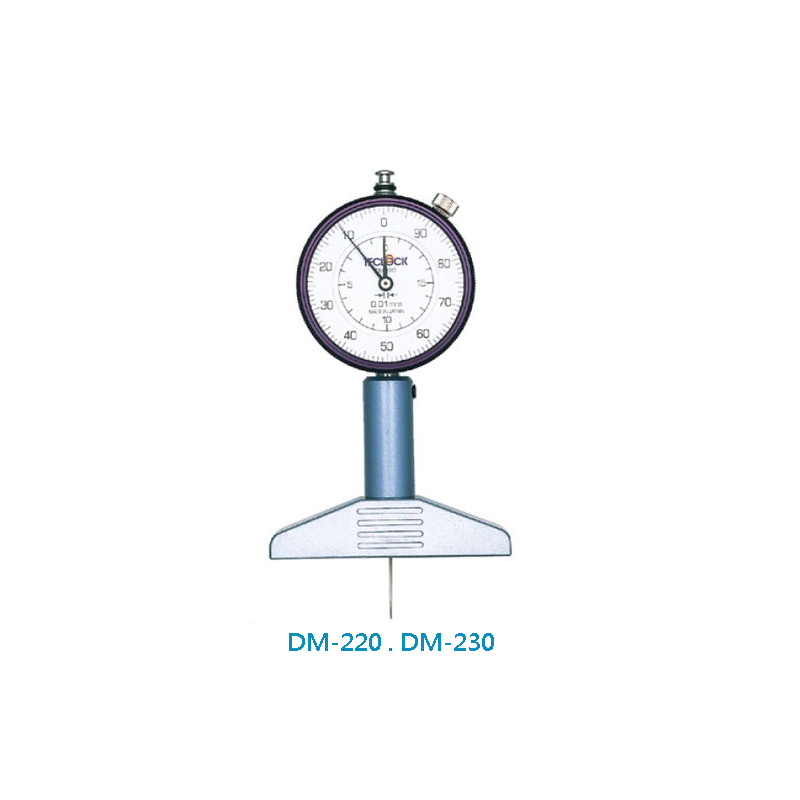

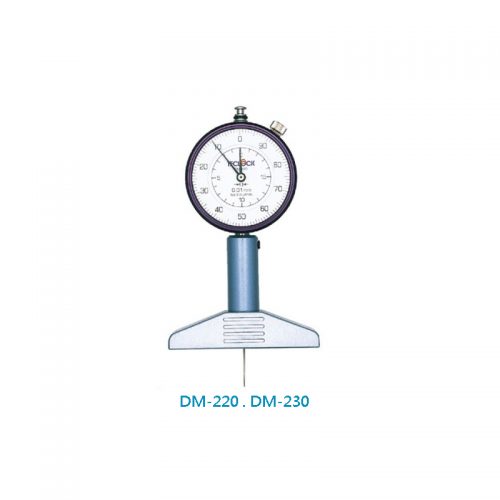

DM-220 | 0.01 | 20 | ±15 | 針狀 | ZS-543 | 2.2以下 |

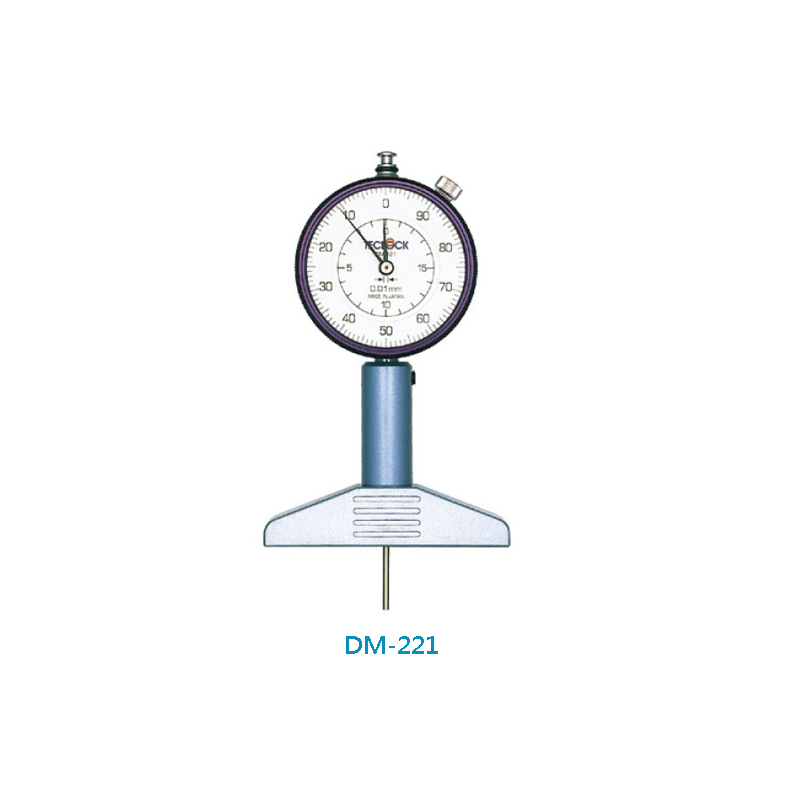

DM-221 | 0.01 | 20 | ±15 | Ø2平 | ZS-541 | 2.2以下 |

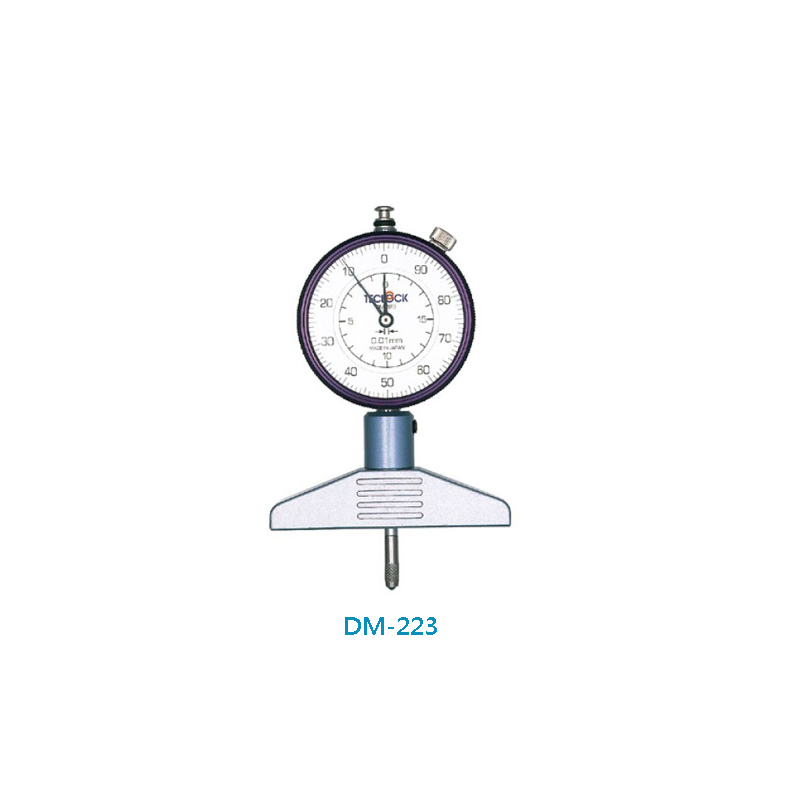

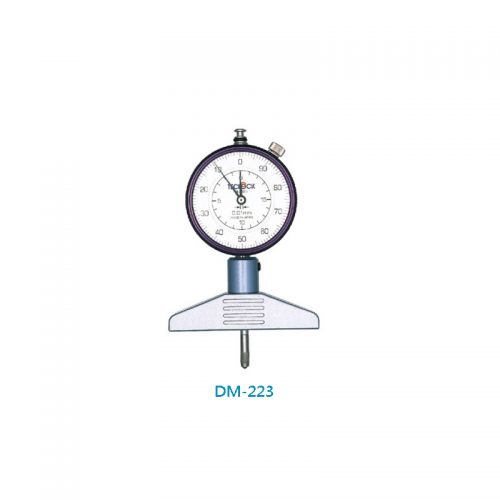

DM-223 | 0.01 | 20 | ±15 | Ø3.2球 | ZS-034 | 2.2以下 |

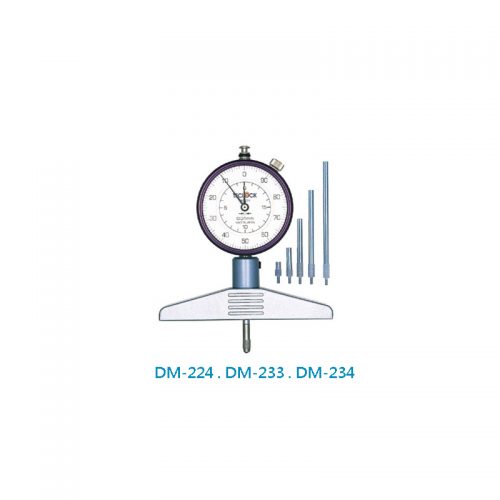

DM-224 | 0.01 | 20 (230) | ±15 | Ø3.2球 | ZS-034 | 2.5以下 |
DM-230 | 0.01 | 30 | ±35 | 針狀 | ZS-543 | 2.5以下 |
DM-233 | 0.01 | 30 (240) | ±35 | Ø3.2球 | ZS-034 | 2.5以下 |
DM-234 | 0.01 | 30 (240) | ±35 | Ø3.2球 | ZS-034 | 2.5以下 |
