DM-210P系列 針盤式深度計

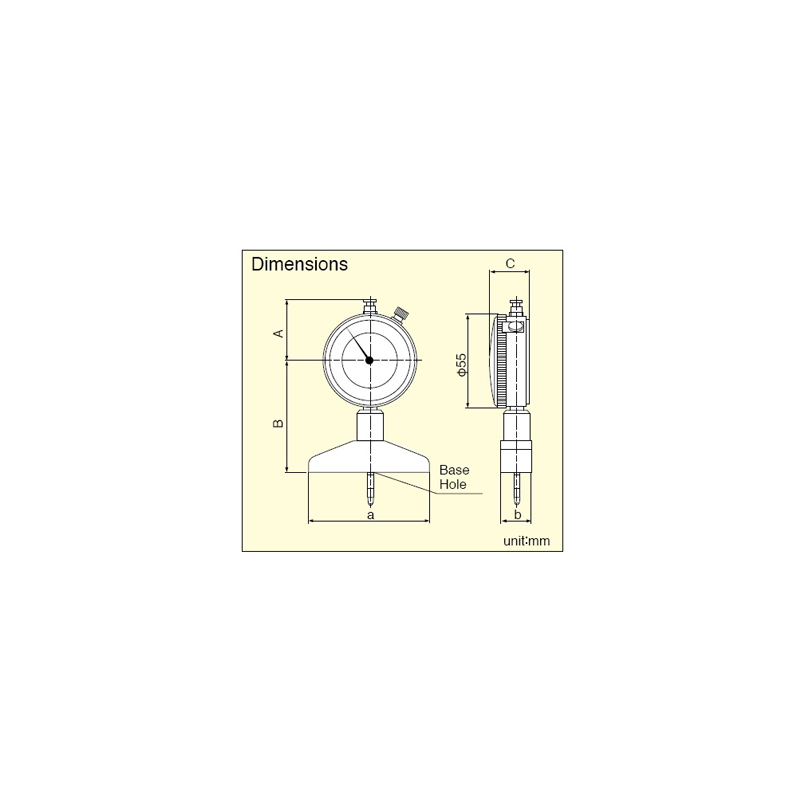

尺寸規格:
型 號 | A
mm |
B
mm |
C
mm |
基座尺寸
mm |
基座孔直徑
mm |
DM-210P | 34.2 | 64.7 | 23.6 | 75 x 16 | 2.5 |
DM-250P | 34.2 | 64.9 | 23.6 | 50 x 16 | 2.0 |
DM-223P | 35.8 | 64.7 | 25.6 | 75 x 16 | 5.2 |
DM-224P | 35.8 | 64.7 | 25.6 | 100 x 16 | 5.2 |
Product Description
型 號 | 最小讀值
mm |
量測範圍
mm |
精度
μm |
測鉆樣式 | 標準測頭 | 測定壓力
N |

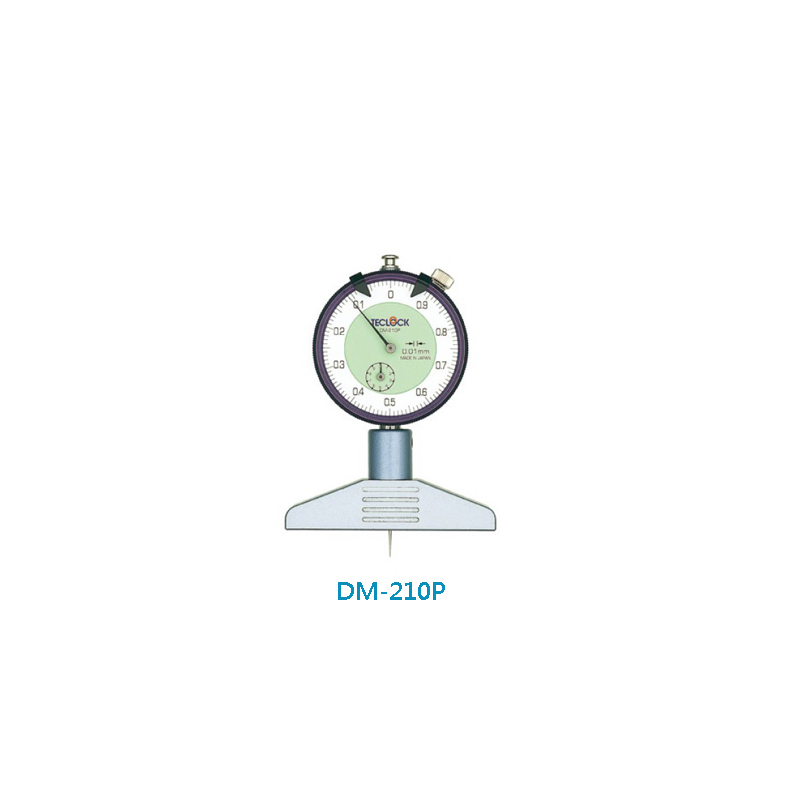

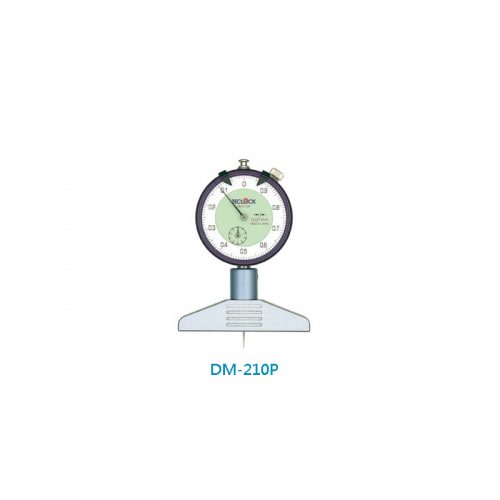

DM-210P | 0.01 | 10 | ±12 | 針狀 | ZS-523 | 1.4以下 |

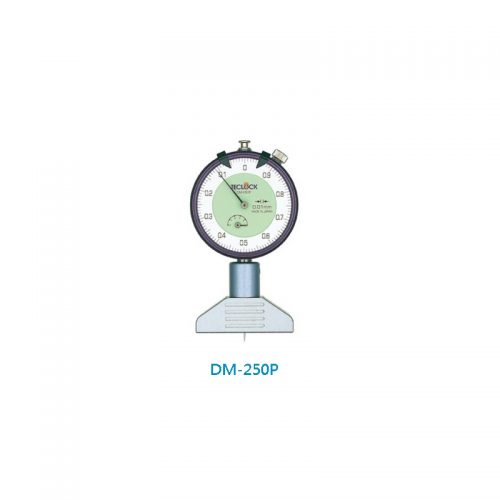

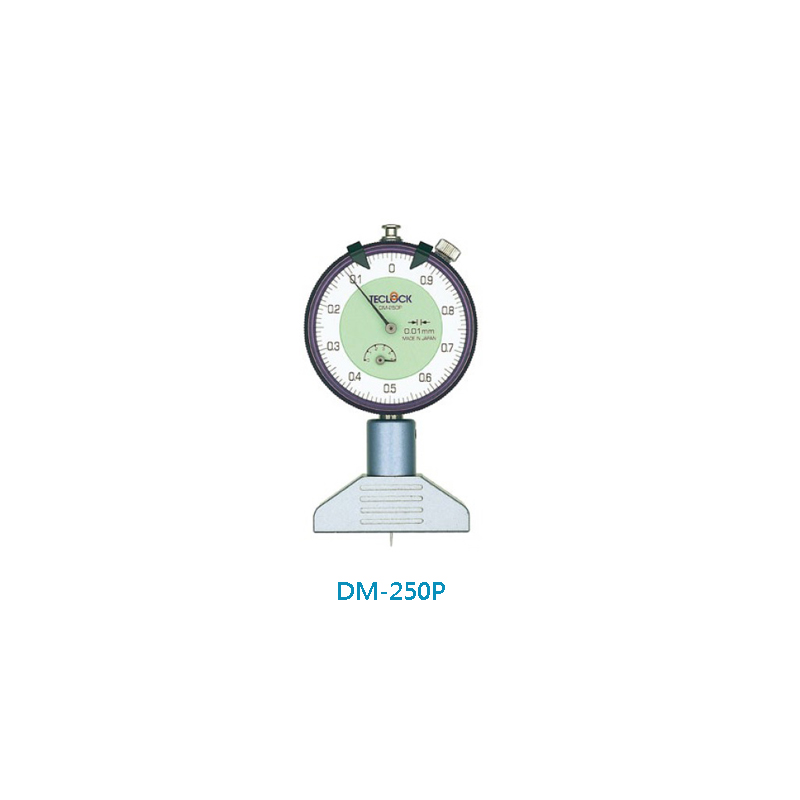

DM-250P | 0.01 | 5 | ±10 | 針狀 | ZS-518 | 1.4以下 |

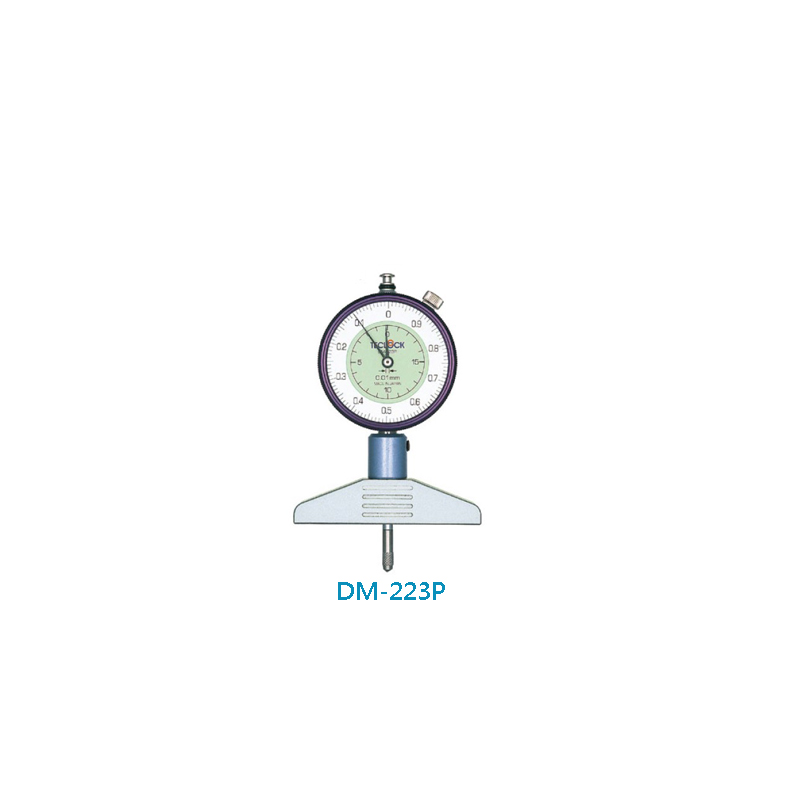

DM-223P | 0.01 | 20 | ±15 | Ø3.2球 | ZS-034 | 2.2以下 |

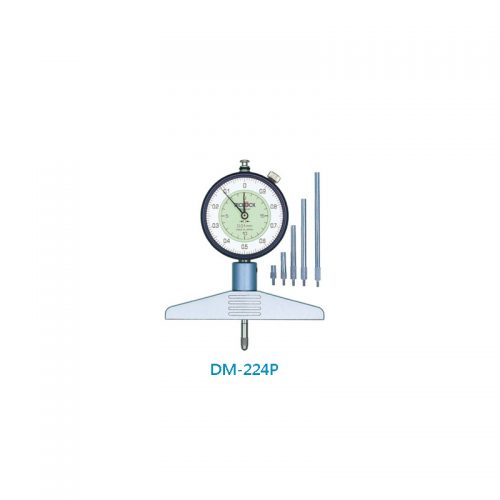

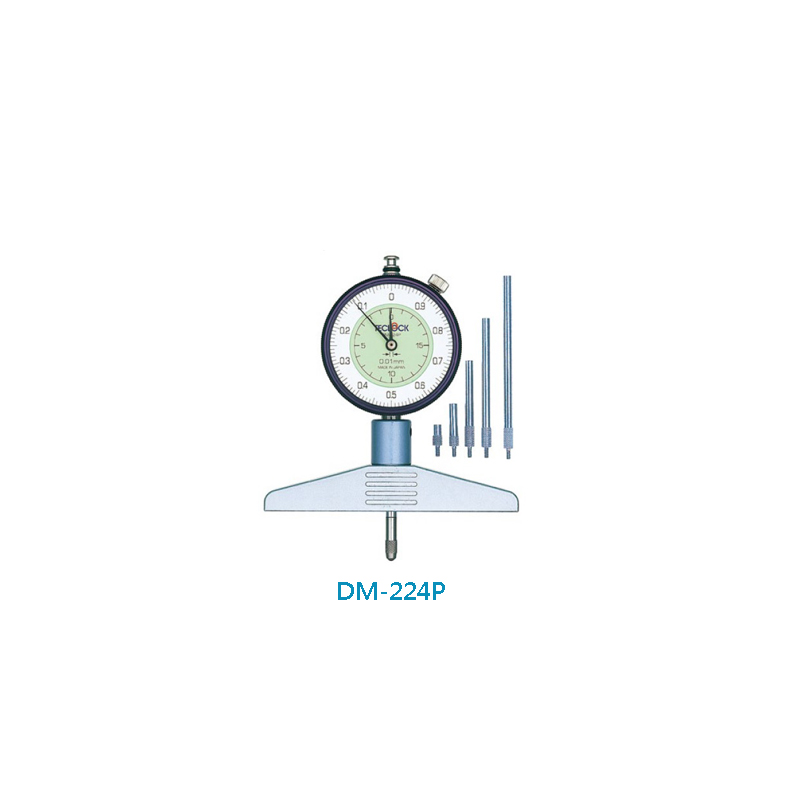

DM-224P | 0.01 | 20 (230) | ±15 | Ø3.2球 | ZS-034 | 2.5以下 |
