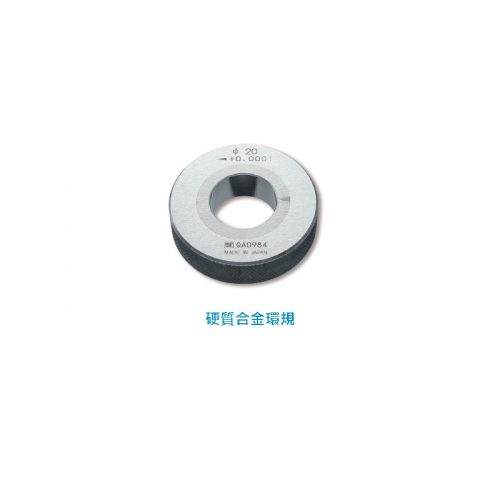

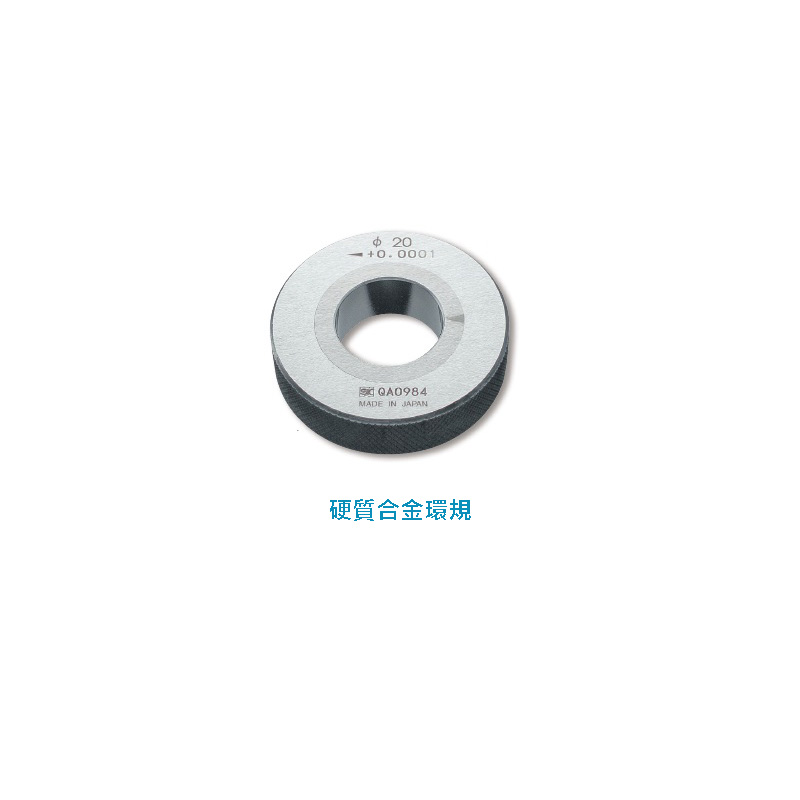

SK系列 硬質合金環規
超耐久性!因考慮重量,故只有規範部份採用硬質合金,表面拋光處理。
特性:
1.有很高的耐磨性,壽命長
2.熱膨脹係數非常小,所以受溫度影響非常小
3.硬度非常高,無需擔心表面出現傷痕
4.環規管理簡單(定期檢查的間隔時間比較長,可節省成本)
精度規格:
表示規格
mm |
尺寸區分
mm |
真圓度
µm |
內徑公差
µm |
3以上 ~ 30以下 | 0.5間隔 | 0.5 | ±1 |
30超過 ~ 50以下 | 0.5間隔 | 0.8 | ±1.5 |

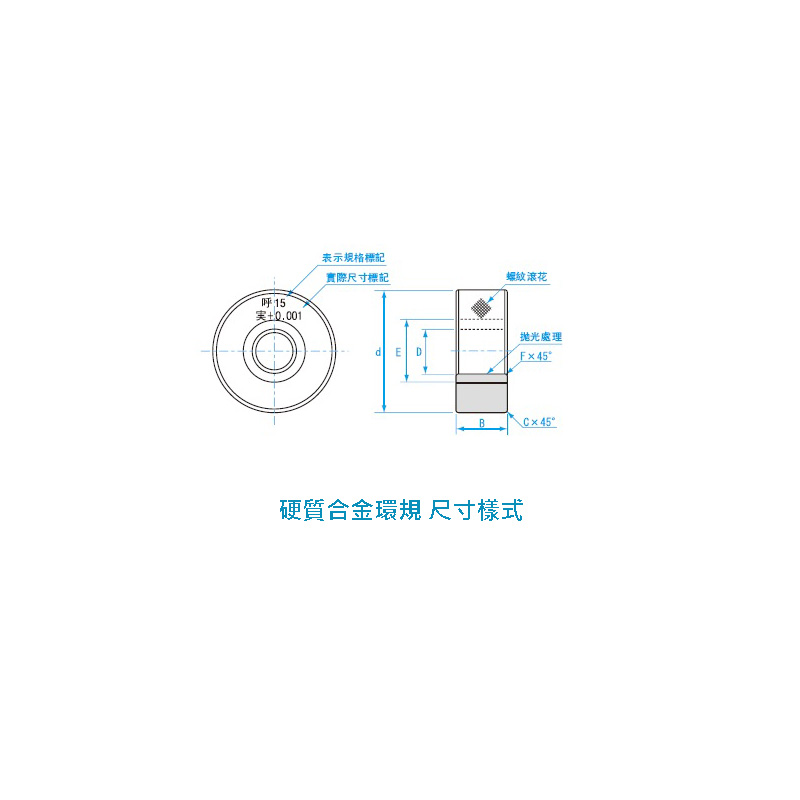

Product Description
表示規格
D mm |
硬質合金部直徑
E mm |
表示規格
d mm |
表示規格
B mm |
表示規格
C mm |
表示規格
F mm |
1以上 ~ 2.5以下 | 8 | 22 | 4 | 0.4 | 0.3 |
2.5超過 ~ 5以下 | 11 | 5 | |||
5超過 ~ 10以下 | 16 | 32 | 8 | 0.8 | 0.5 |
10超過 ~15以下 | 21 | 38 | 10 | 1.2 | |
15超過 ~ 20以下 | 28 | 45 | 12 | 1.0 | |
20超過 ~ 25以下 | 33 | 53 | 14 | ||
25超過 ~ 32以下 | 40 | 63 | 16 | 1.5 | |
32超過 ~ 40以下 | 50 | 71 | 18 | 2.0 | |
40超過 ~ 50以下 | 60 | 85 | 20 |
