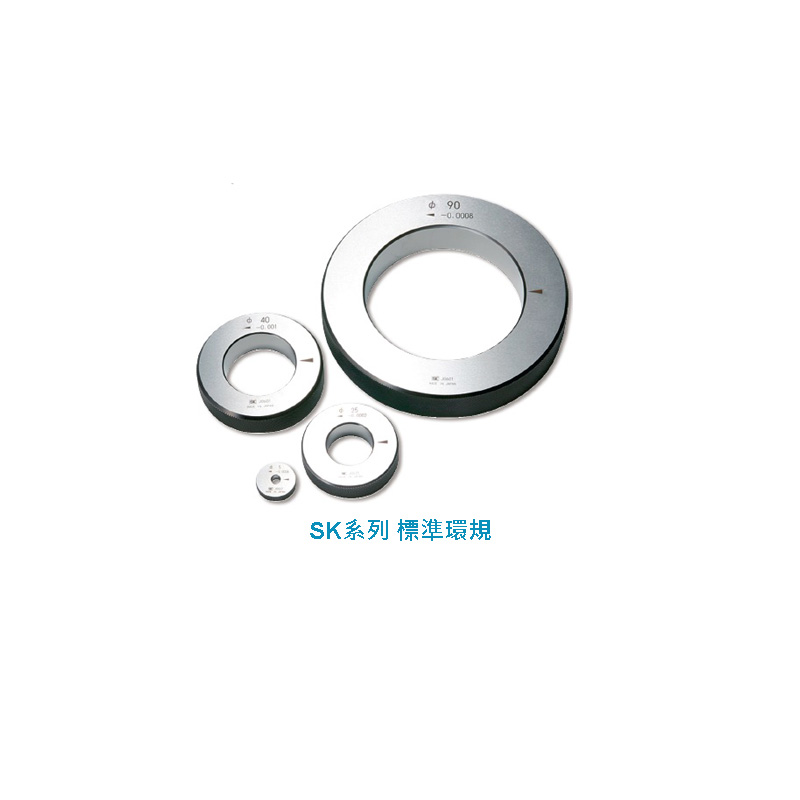

SK系列 標準環規
特殊工具鋼，全製品經深冷處理。
可以為傳統內徑量規的校正，如缸徑規、內徑分厘卡、電子卡尺內徑檢查，以及任何內徑測量儀器的校正和比對用。
※訂購時請註明尺寸，也可生產空氣量規測頭、校正環規。
精度規格：
| 表示規格
mm |
尺寸區分
mm |
真圓度
µm |
圓柱度
µm |
內徑公差
µm |
硬 度
HV |
| 1以上 ~ 30以下 | 0.1間隔 | 0.5 | 1.0 | ±1.0 | 653~772 |
| 30超過 ~ 50以下 | 0.8 | 1.6 | ±1.5 | ||
| 50超過 ~ 60以下 | 0.5間隔 | 1.0 | 2.0 | ±2.0 | |
| 60超過 ~ 80以下 | |||||
| 80超過 ~ 100以下 | |||||
| 100超過 ~ 200以下 | 5.0間隔 | 2.0 | 4.0 | ±.0 |

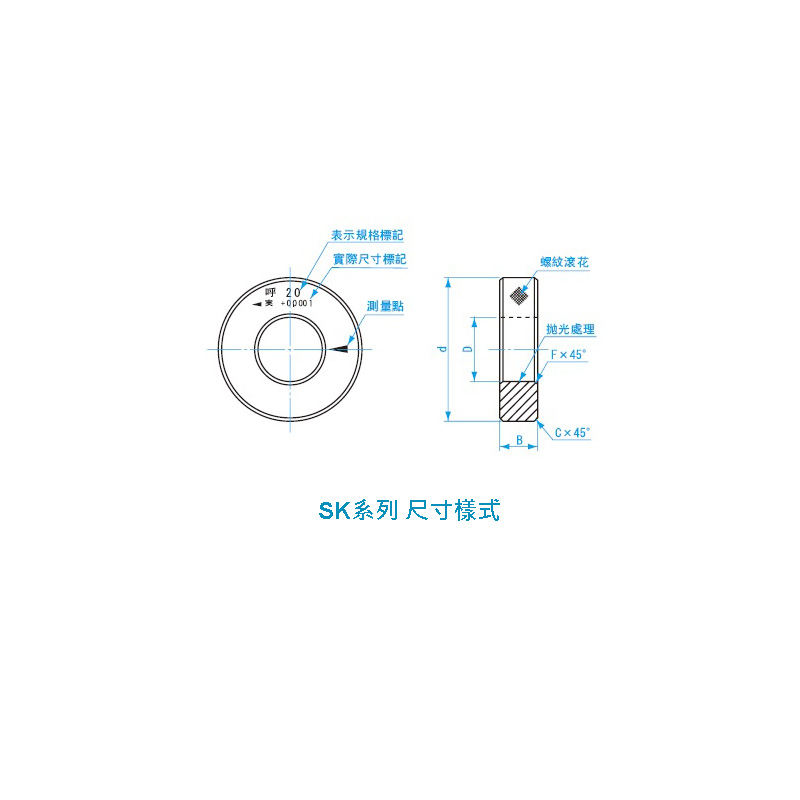

Product Description
| 表示規格
D mm |
外 徑
d mm |
厚 度
B mm |
外徑倒角
C mm |
內徑倒角
F mm |
| 1以上 ~ 2.5以下 | 22 | 4 | 0.4 | 0.3 |
| 2.5超過 ~ 5以下 | 5 | |||
| 5超過 ~ 10以下 | 32 | 8 | 0.8 | 0.5 |
| 10超過 ~15以下 | 38 | 10 | 1.2 | |
| 15超過 ~ 20以下 | 45 | 12 | 1.0 | |
| 20超過 ~ 25以下 | 53 | 14 | ||
| 25超過 ~ 32以下 | 63 | 16 | 1.5 | |
| 32超過 ~ 40以下 | 71 | 18 | 2.0 | |
| 40超過 ~ 50以下 | 85 | 20 | ||
| 50超過 ~ 60以下 | 100 | 24 | 1.5 | |
| 60超過 ~ 70以下 | 112 | |||
| 70超過 ~ 80以下 | 125 | |||
| 80超過 ~ 90以下 | 140 | |||
| 90超過 ~ 100以下 | 160 | |||
| 100超過 ~ 110以下 | 180 | 30 | 2.4 | |
| 110超過 ~ 120以下 | 190 | 35 | ||
| 120超過 ~ 130以下 | 200 | |||
| 130超過 ~ 140以下 | 210 | 38 | ||
| 140超過 ~ 160以下 | 230 | 40 | ||
| 160超過 ~ 180以下 | 260 | 2.0 | ||
| 180超過 ~ 200以下 | 280 |
