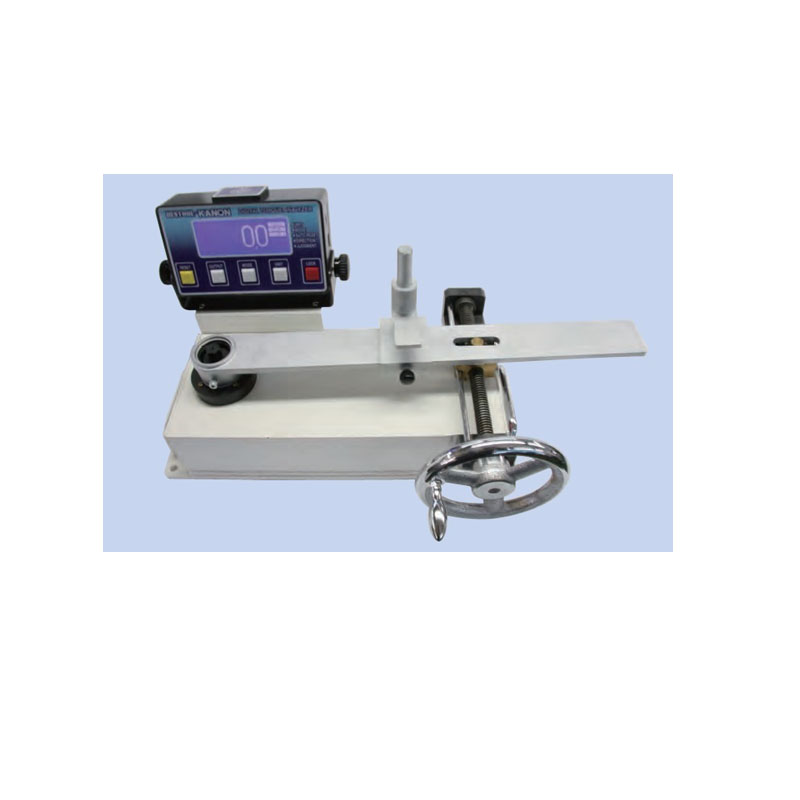

KDTA-GTH-UC型 電子式扭力校正器
特點:
1.棘輪的設計,讓操作人員以穩定的速度校正扭力扳手,讓品檢人員可以得到高重覆性及精度。
2.數字顯示可以直接讀取扭力校正值,所以讀取誤差為0。
3.顯示器部份可前後角度移動70°。
4.可以外接專用列表機TPK-3。
5.精度保證在±1% + 1位數字以內。
6.電源AC100V~240V 50/60Hz。
7.顯示紅色LED(文字高度25mm)。
8.作業溫度5°~35°。
Product Description
型 號 | 調整範圍 | 最小讀值 | 型 號 | 調整範圍 | 最小讀值 | 測定
模式 |
尺 寸
mm |
標準

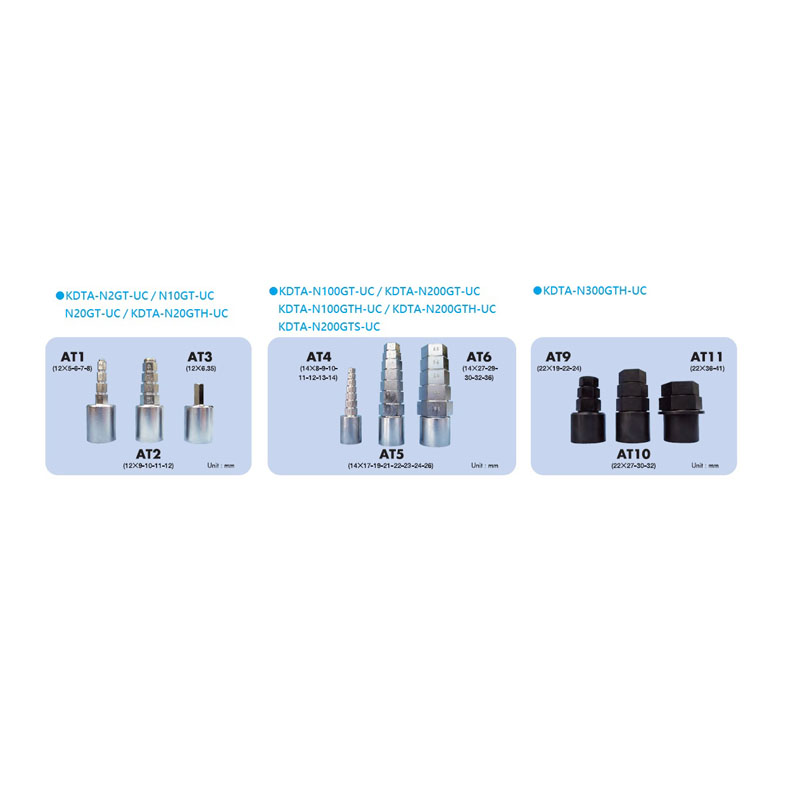

套筒 |
|||
Kgf.cm / Kgf.m | lbf.in / lbf.ft | ||||||||||
N.m | N.m | 長度 | 寬度 | 高度 | 感測頭 | ||||||
KDTA-N20GTH-UC | 20~200 Kgf.cm | 0.1 Kgf.cm | KDTA-N20GTH-PI | 17.7~177.0 lbf.in | 0.1 lbf.in | 峰值保持
峰值到峰值保持 |
340 | 220 | 169 | 12 | 6.35×12
9.5×12 |
2~20 N.m | 0.01 N.m | 2~20 N.m | 0.01 N.m | ||||||||
KDTA-N100GTH-UC | 100~1000 Kgf.cm | 1 Kgf.cm | KDTA-N100GTH-PI | 89~880 lbf.in | 1 lbf.in | 540 | 280 | 14 | 18 | 9.5×14
12.7×14 |
|
10~100 N.m | 0.1 N.m | 10~100 N.m | 0.1 N.m | ||||||||
KDTA-N200GTH-UC | 200~2000 Kgf.cm | 1 Kgf.cm | KDTA-N200GTH-PI | 177~1770 lbf.in | 1 lbf.in | 603 | 310 | 20 | |||
20~200 N.m | 0.1 N.m | 20~200 N.m | 0.1 N.m | ||||||||
KDTA-N300GTH-UC | 300~3000 Kgf.cm | 1 Kgf.cm | KDTA-N300GTH-PF | 22.2~221.0 lbf.ft | 0.1 lbf.in | 780 | 362 | 285 | 22 | 12.7×22
19.05×22 |
|
30~300 N.m | 0.1 N.m | 30~300 N.m | 0.1 N.m | ||||||||
KDTA-N600GTH-UC | 600~6000 Kgf.cm | 1 Kgf.cm | KDTA-N600GTH-PF | 44.3~442.0 lbf.ft | 0.1 lbf.ft | 1300 | 490 | 415 | 26 | 12.7×26
19.05×26 |
|
60~600 N.m | 0.1 N.m | 60~600 N.m | 0.1 N.m | ||||||||
KDTA-N1000GTH-UC | 10~100 Kgf.m | 0.1 Kgf.m | KDTA-N1000GTH-PF | 74~737 lbf.ft | 1 lbf.ft | 1668 | 556 | 30 | 12.7×30
19.05×30 25.4×30 |
||
100~1000 N.m | 1 N.m | 100~1000 N.m | 1 N.m |
