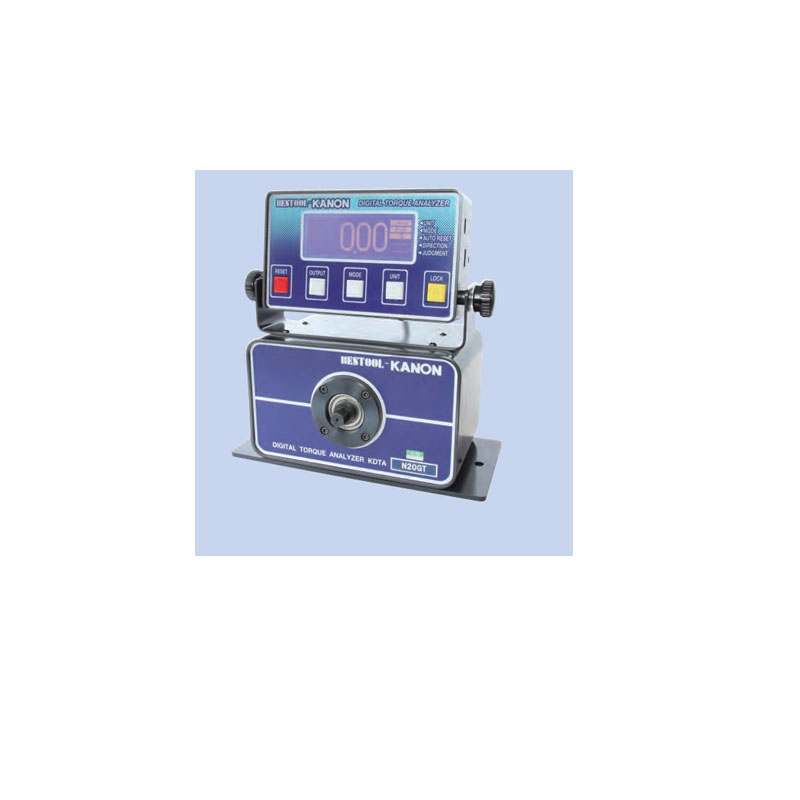

KDTA-GT-UC型 電子式扭力檢測儀
特點:

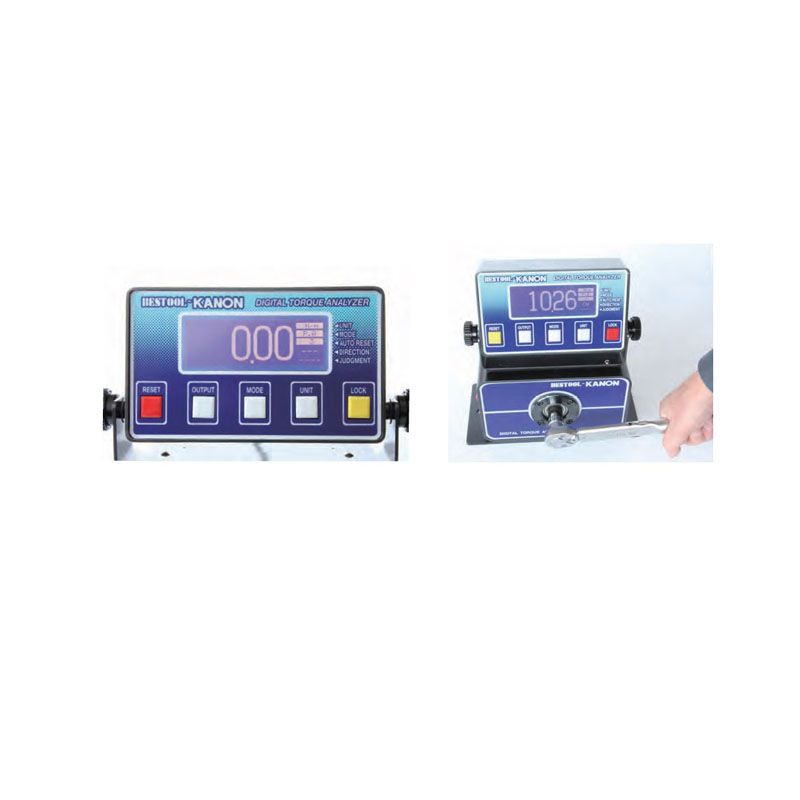

1.便捷的設計理念、使用方便,一般安裝在生產線上,讓組裝操作人員時時檢查扭力扳手是否超出扭力設定值。
2.因其是直接讀取扭力讀值的數位式產品,所以讀取誤差為0。
3.顯示器部份可前後角度移動70°。
4.可以外接專用列表機TPK-3。
5.精度保證在±1% + 1位數字以內。
6.電源AC100V~240V 50/60Hz。
7.顯示紅色LED(文字高度25mm)。
8.作業溫度5°~35°。
Product Description
型 號 | 調整範圍 | 最小讀值 | 型 號 | 調整範圍 | 最小讀值 | 測定
模式 |
全長
mm |
尺 寸
mm |
標準
套筒 |
|||
Kgf.cm / Kgf.m | lbf.in | |||||||||||
N.m | N.m | 高度 | 寬度 | 長度 | 感測頭 | |||||||
KDTA-N2GT-UC | 2~20 Kgf.cm | 0.01 Kgf.cm | KDTA-N2GT-PI | 1.77~17.70 lbf.in | 0.01 lbf.in | 峰值保持
峰值到峰值保持 |
120 | 250 | 251 | 12 | 6 | 6.35×12
9.5×12 |
20~200 cN.m | 0.1 cN.m | 20~200 cN.m | 0.1 cN.m | |||||||||
KDTA-N10GT-UC | 10~100 Kgf.cm | 0.1 Kgf.cm | KDTA-N10GT-PI | 8.9~88.0 lbf.in | 0.1 lbf.in | |||||||
1~10 N.m | 0.01 N.m | 1~10 N.m | 0.01 N.m | |||||||||
KDTA-N20GT-UC | 20~200 Kgf.cm | 0.1 Kgf.cm | KDTA-N20GT-PI | 17.7~177.0 lbf.in | 0.1 lbf.in | |||||||
2~20 N.m | 0.01 N.m | 2~20 N.m | 0.01 N.m | |||||||||
KDTA-N100GT-UC | 100~1000 Kgf.cm | 1 Kgf.cm | KDTA-N100GT-PI | 89~880 lbf.in | 1 lbf.in | 180 | 320 | 284 | 14 | 15 | 9.5×14
12.7×14 |
|
10~100 N.m | 0.1 N.m | 10~100 N.m | 0.1 N.m | |||||||||
KDTA-N200GT-UC | 200~2000 Kgf.cm | 1 Kgf.cm | KDTA-N200GT-PI | 177~1770 lbf.in | 1 lbf.in | |||||||
20~200 N.m | 0.1 N.m | 20~200 N.m | 0.1 N.m | |||||||||
KDTA-N600GT-UC | 600~6000 Kgf.cm | 1 Kgf.cm | KDTA-N600GT-PF | 44.3~442.0 lbf.ft | 0.1 lbf.ft | 220 | 380 | 272 | 26 | 25 | 19.05×26
12.7×26 |
|
60~600 N.m | 0.1 N.m | 60~600 N.m | 0.1 N.m | |||||||||
KDTA-N1000GT-UC | 10~100 Kgf.m | 0.1 Kgf.cm | KDTA-N1000GT-PF | 74~737 lbf.ft | 1 lbf.ft | 30 | 19.05×30
25.4×30 |
|||||
100~1000 N.m | 1 N.m | 100~1000 N.m | 1 N.m |
