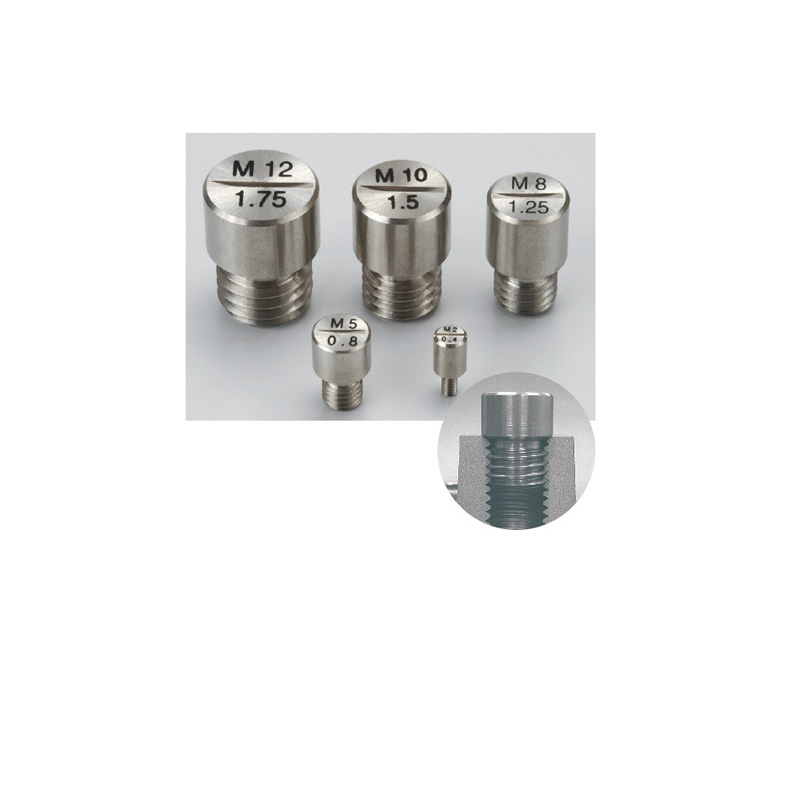

THP系列 螺紋針規

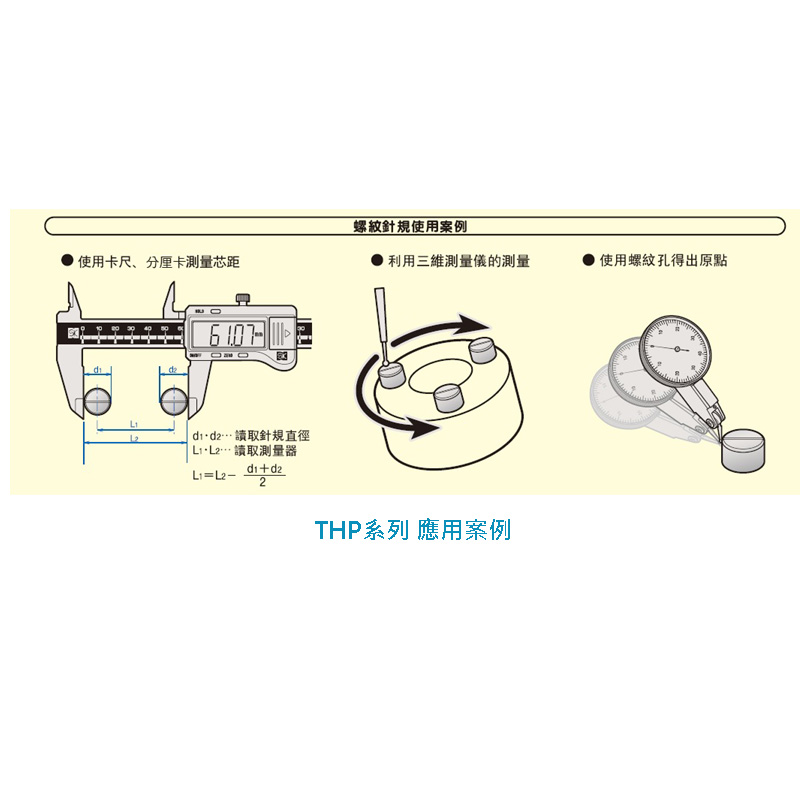

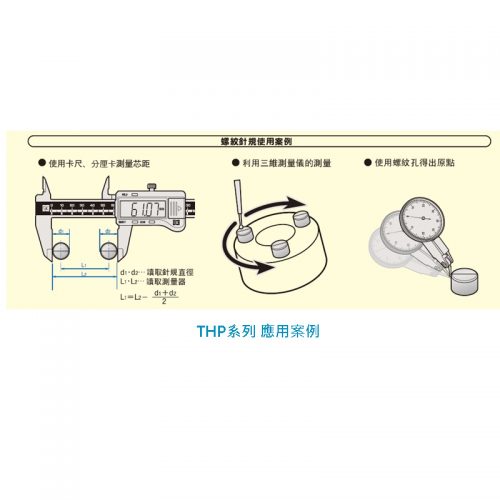

測量螺母的中心點,使用2個螺紋針規即可以簡單的測出螺紋孔中心距。
特點:
1.使用工具簡單,可以短時間的安裝
2.要將測量螺孔測出圓點這種難以做到的情況將變為可能
3.比起過去更加經濟、快速而且能正確的量測
4.材料選擇防鏽的不銹鋼(SUS303)
5.因為有錐形部的支撐,所以可以實現高精度測量
精度:
測量部份與螺絲部份的偏差在0.01mm以下
測量部份(a尺寸)的精度在±0.005mm以下
螺絲部份相當於JIS 2級產品
Product Description

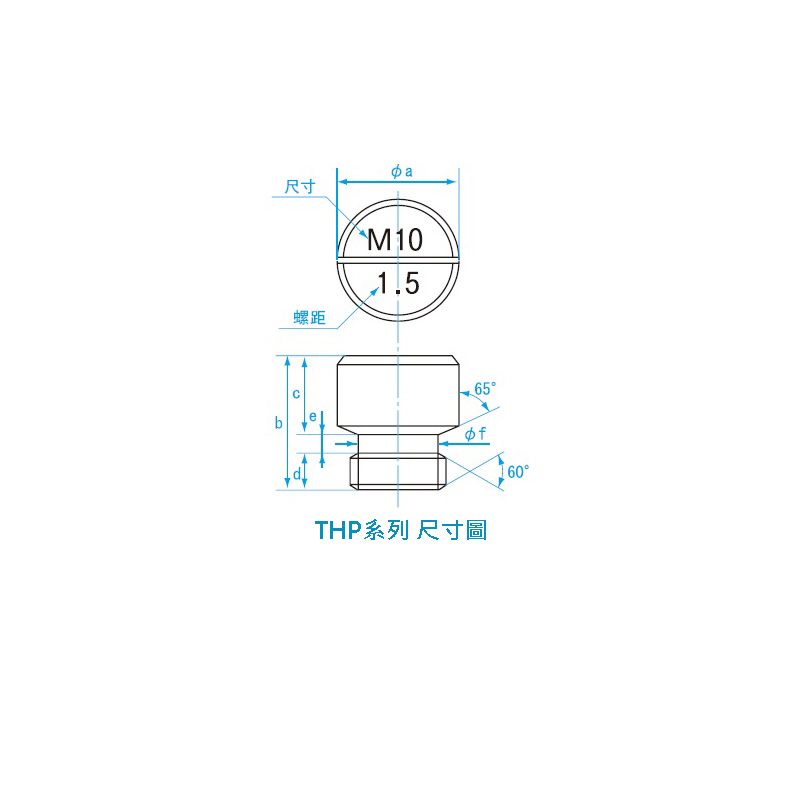

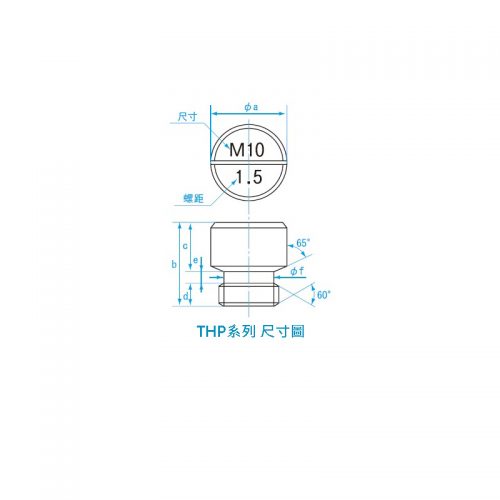

型 號 | 尺 寸 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) |
THP-0204 | M2 x P0.4 | 4 | 9.5 | 6 | 3 | 0.5 | 1.44 |
THP-0305 | M3 x P0.5 | 5 | 2.30 | ||||
THP-0407 | M4 x P0.7 | 6 | 11 | 4.3 | 0.7 | 3.02 | |
THP-0508 | M5 x P0.8 | 7 | 3.88 | ||||
THP-06075 | M6 x P0.75 | 8 | 14 | 8 | 5 | 1 | 4.95 |
THP-0610 | M6 x P1.0 | 4.60 | |||||
THP-0810 | M8 x P1.0 | 10 | 17 | 10 | 5.5 | 1.5 | 6.60 |
THP-08125 | M8 x P1.254 | 6.25 | |||||
THP-1010 | M10 x P1.0 | 12 | 18 | 6.5 | 8.60 | ||
THP-10125 | M10 x P1.25 | 8.25 | |||||
THP-1015 | M10 x P1.5 | 7.90 | |||||
THP-1210 | M12 x P1.0 | 14 | 19 | 7.5 | 10.60 | ||
THP-12125 | M12 x P1.25 | 10.25 | |||||
THP-1215 | M12 x P1.5 | 9.90 | |||||
THP-12175 | M12 x P1.75 | 9.55 | |||||
THP-1415 | M14 x P1.5 | 16 | 20 | 8.5 | 11.90 | ||
THP-1420 | M14 x P2.0 | 11.20 | |||||
THP-1615 | M16 x P1.5 | 18 | 13.90 | ||||
THP-1620 | M16 x P2.0 | 13.20 | |||||
THP-1825 | M18 x P2.5 | 20 | 14.50 | ||||
THP-2025 | M20 x P2.5 | 22 | 16.50 |
