RR16-30S-4R系列 R角刀 (2刃、4刃)

RR16-30S-4R系列 R角刀 (2刃、4刃)

●採用8角刀片

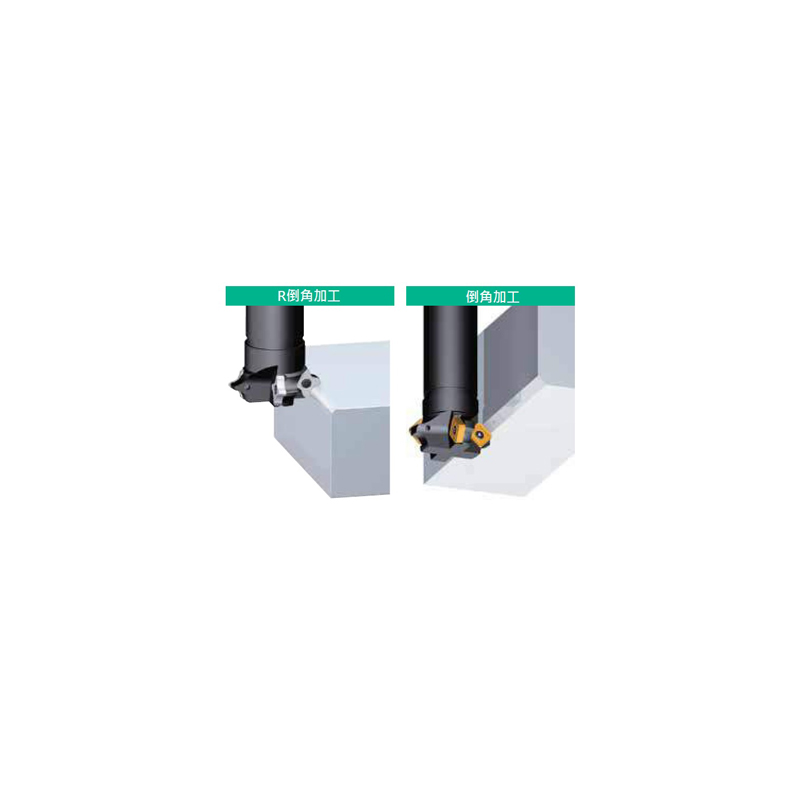

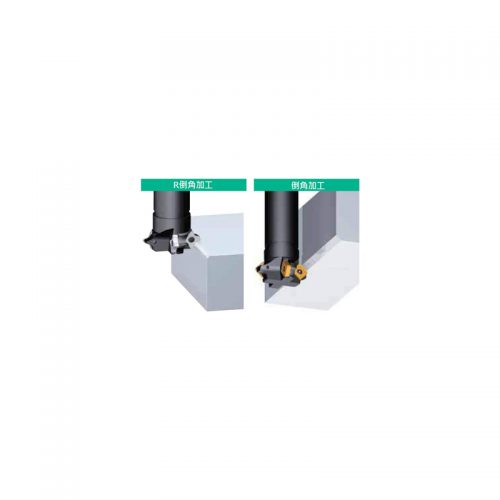

●可交換刀片加工背面與表面的C倒角

添加到願望清單
Compare
Categories : , Tag :

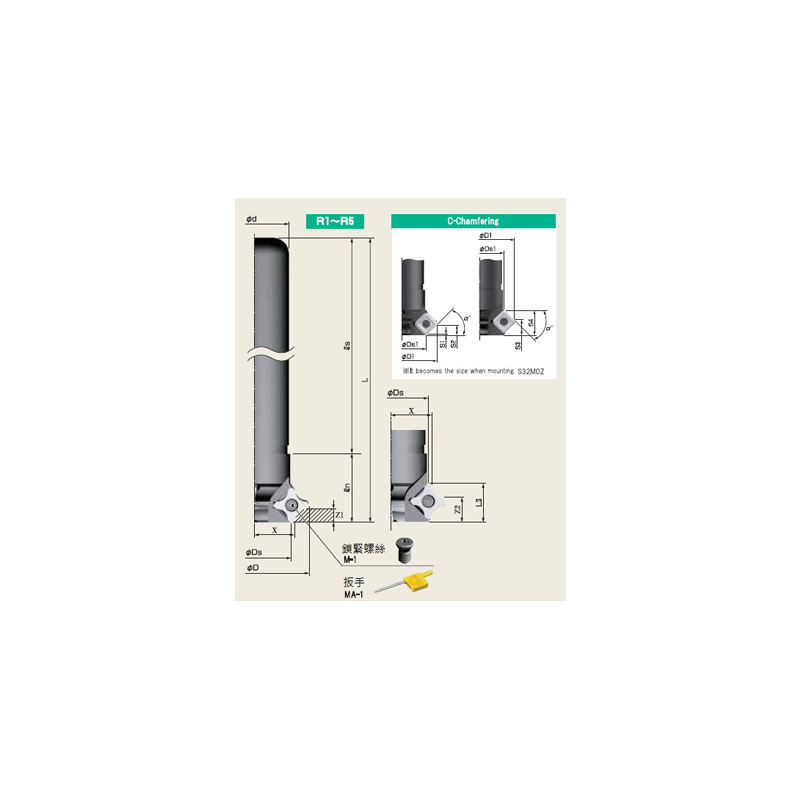

型　　號 刃數 外　觀　尺　寸　mm
ØD ØDs Ød L ℓs ℓn L3
RR16-30S-4R 2 30 17.9 16 200 175 25 16
RR16-30S-5R 2 30 17.9 16 200 175 25 16
RR25-40S-4R 4 40 27.8 25 200 175 25 16
RR25-40S-5R 4 40 27.8 25 200 175 25 16



刀片型號 加工類型 RR16-30S RR25-40S
ØD1 ØDs1 S1 S2 S3 S4 α ØD1 ØDs1 S1 S2 S3 S4 α
S32MOZ 倒角 29.19 18.70 0.40 5.64 10.36 15.60 45° 39.19 28.61 0.40 5.64 10.36 15.60 45°



●切削條件

切削材質 刀片進給量(mm/刃) 切削速度m/分
普通鋼SS等 0.05 ~ 0.2 100 ~ 150
合金鋼SKD/SCM等 0.05 ~ 0.2 100 ~ 150
不銹鋼SUS等 0.05 ~ 0.2 80 ~ 120
鋁。樹脂。黃銅系列 0.08 ~ 0.25 150 ~ 400
鑄鋼FC/FCD等 0.05 ~ 0.2 100 ~ 150



●適用刀片

刀片樣式 刀片型號 材質 邊緣形狀 塗層 使用角數 1盒(片)
SNEQ090308-1RY ZA20N 超硬M20 R角都相同 無 4+4 12
SNEQ090308-2RY ZA20N 超硬M20 R角都相同 無 4+4 12
SNEQ090308-3RY ZA20N 超硬M20 R角都相同 無 4+4 12
SNEQ090308-4RY ZA20N 超硬M20 R角都相同 無 4+4 12
SNEQ090308-XRY ZA20N 超硬M20 R1 . 2 . 3 . 4 無 4+4 12
SNEQ090308-1RM ZA20N 超硬M20 R角都相同 無 8 12
SNEQ090308-2RM ZA20N 超硬M20 R角都相同 無 8 12
SNEQ090308-3RM ZA20N 超硬M20 R角都相同 無 8 12
SNEQ090308-4RM ZA20N 超硬M20 R角都相同 無 8 12
SNEQ090308-5RM ZA20N 超硬M20 R角都相同 無 8 12
SNEQ090308-XRM ZA20N 超硬M20 R1 . 2 . 3 . 4 無 8 12
S32MOZ NK2001 金屬陶瓷 珩磨邊 無 8 12
S32MOZ NK2050 金屬陶瓷 珩磨邊 無 8 12
S32MOZ AB01F 金屬陶瓷 珩磨邊 AlCrN 8 12
S32MOZ NK1010 超硬K10 尖銳邊緣 無 8 12
S32MOZ NK2020 超硬M20 珩磨邊 無 8 12
S32MOZ NK3030 超硬M20 珩磨邊 TiN 8 12
S32MOZ AC15T 微粒子超硬 珩磨邊 AlCrN 8 12
