Product Description
| 型 號 | 刃數 | 外 觀 尺 寸 mm | |||||
| ØD | ØDs | Ød | L | ℓs | ℓn | ||

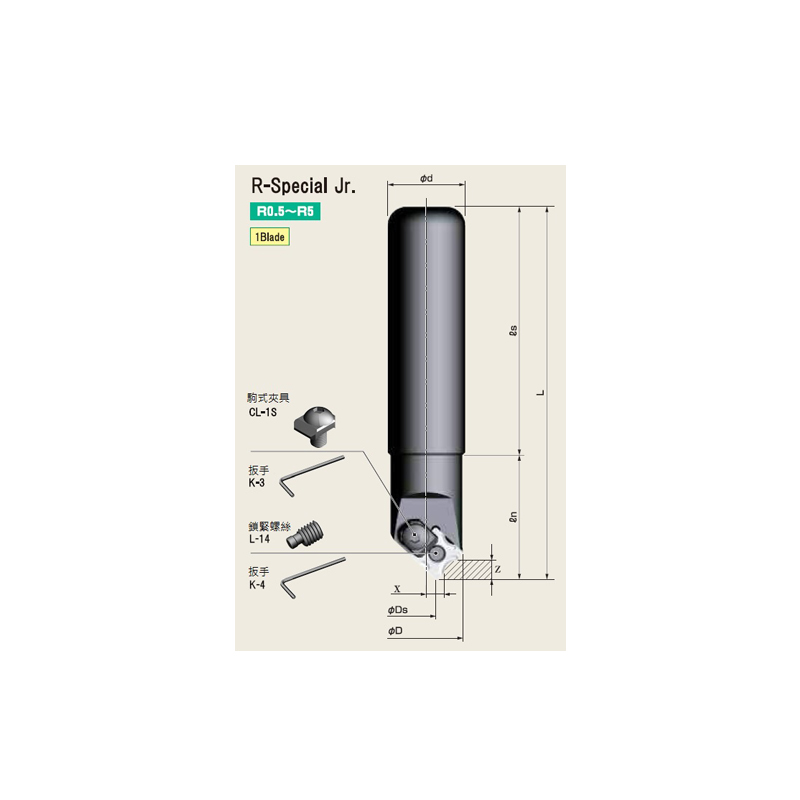

| NK20-05R | 1 | 25 | 8.4 | 20 | 120 | 80 | 40 |
| NK25-05R | 1 | 25 | 8.4 | 25 | 120 | 80 | 40 |

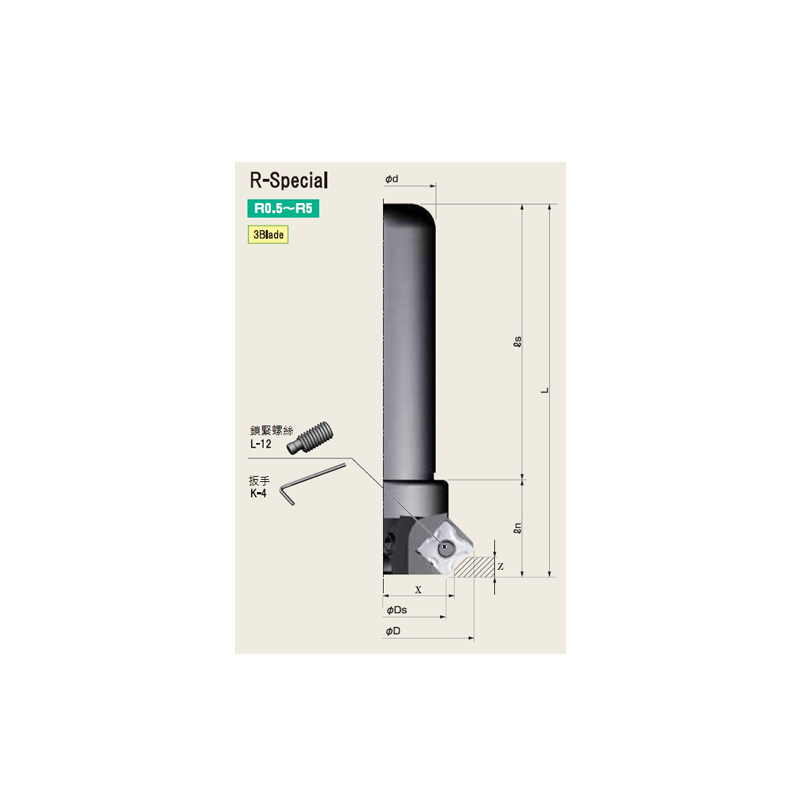

| NK20-40R-3 | 3 | 56 | 39.3 | 20 | 115 | 85 | 30 |
| NK25-40R-3 | 3 | 56 | 39.3 | 25 | 115 | 85 | 30 |
| NK32-40R-3 | 3 | 56 | 39.3 | 32 | 115 | 85 | 30 |
●切削條件
| N43GXR | |||||
| 切削材質 | 材質型號 | NK2001 | NK1010 | NK2020 | AC16N |
| 刀片進給量(mm/刃) | 切 削 速 度 m/分 | ||||
| 普通鋼SS等 | 0.1 ~ 0.2 | 100 ~ 250 | 100 ~ 200 | ||
| 合金鋼SKD/SCM等 | 0.1 ~ 0.2 | 100 ~ 250 | 100 ~ 200 | 150 ~ 200 | |
| 不銹鋼SUS等 | 0.1 ~ 0.2 | 80 ~ 160 | 150 ~ 200 | ||
| 鋁。樹脂。黃銅系列 | 0.1 ~ 0.3 | 150 ~ 300 | 150 ~ 300 | ||
| 鑄鋼FC/FCD等 | 0.1 ~ 0.3 | 80 ~ 150
※FCD切削時 |
80 ~ 150 | 80 ~ 150 | |
●適用刀片
| 刀片樣式 | 刀片型號 | 材質 | 邊緣形狀 | 塗層 | 使用角數 | 1盒(片) | |
| 《N43GXR8》
《N43GXR》
《N43GXR8非標準規格》
|
N43GXR8 NK2001 | 金屬陶瓷 | R1 . 2 . 3 . 4 | 無 | 8 | 3片 / 12片 | |
| N43GXR8-1R NK2001 | 金屬陶瓷 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-2R NK2001 | 金屬陶瓷 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-3R NK2001 | 金屬陶瓷 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-4R NK2001 | 金屬陶瓷 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| 非標準 | N43GXR8-5R NK2001 | 金屬陶瓷 | R角都相同 | 無 | 8 | 3片 / 12片 | |
| N43GXR NK1010 | 超硬K10 | R1 . 2 . 3 . 4 | 無 | 4 | 3片 / 12片 | ||
| N43GXR8 NK2020 | 超硬M20 | R1 . 2 . 3 . 4 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-1R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-2R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-3R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-4R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| 非標準規格 | N43GXR8-0.5R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | |
| N43GXR8-0.75R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-1.5R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-2.5R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-3.5R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-4.5R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8-5R NK2020 | 超硬M20 | R角都相同 | 無 | 8 | 3片 / 12片 | ||
| N43GXR8 AC16N | 微粒子超硬 | R1 . 2 . 3 . 4 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-1R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-2R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-3R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-4R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| 非標準規格 | N43GXR8-0.5R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | |
| N43GXR8-0.75R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-1.5R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-2.5R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-3.5R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-4.5R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
| N43GXR8-5R AC16N | 微粒子超硬 | R角都相同 | AlCrN | 8 | 3片 / 12片 | ||
