MRV12-19S . RV16-35T . RV25-46T 倒角刀 (1刃、千鳥2、千鳥4)

MRV12-19S . RV16-35T . RV25-46T 倒角刀 (1刃、千鳥2、千鳥4)

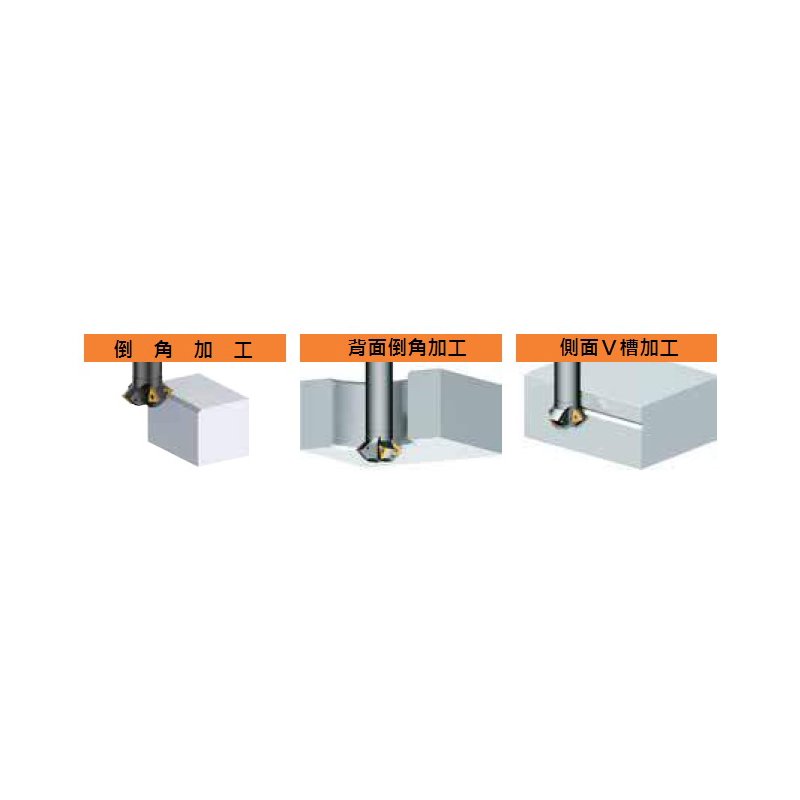

●可同時進行上下倒角及側面V槽的加工

添加到願望清單
Compare
Categories : , Tag :
型　　號 刃數 圖 外　觀　尺　寸　mm 適用刀片 能力
ØD ØDs ØDs2 Ød L ℓs ℓn L3 Z 錐孔加工 mm

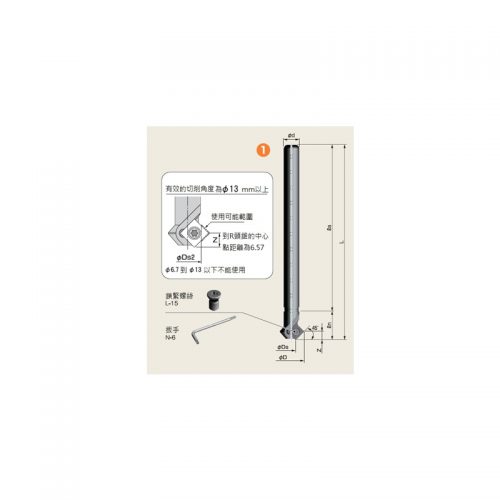

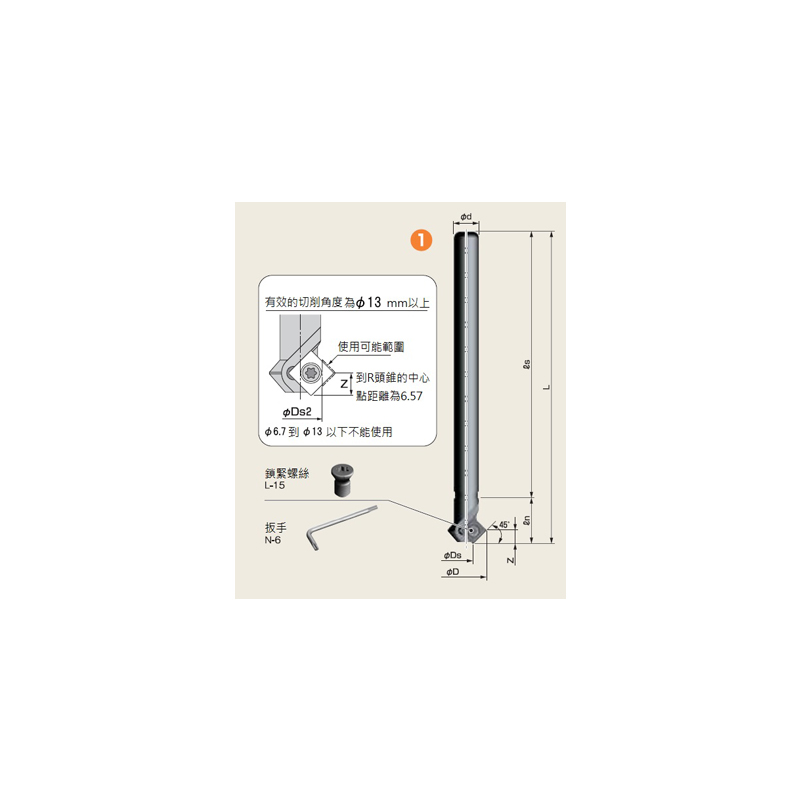

MRV12-19S 1 19.5 6.7 13 12 150 128 22 — 6.57 SPMT090304 Ø13 ~ Ø19.5

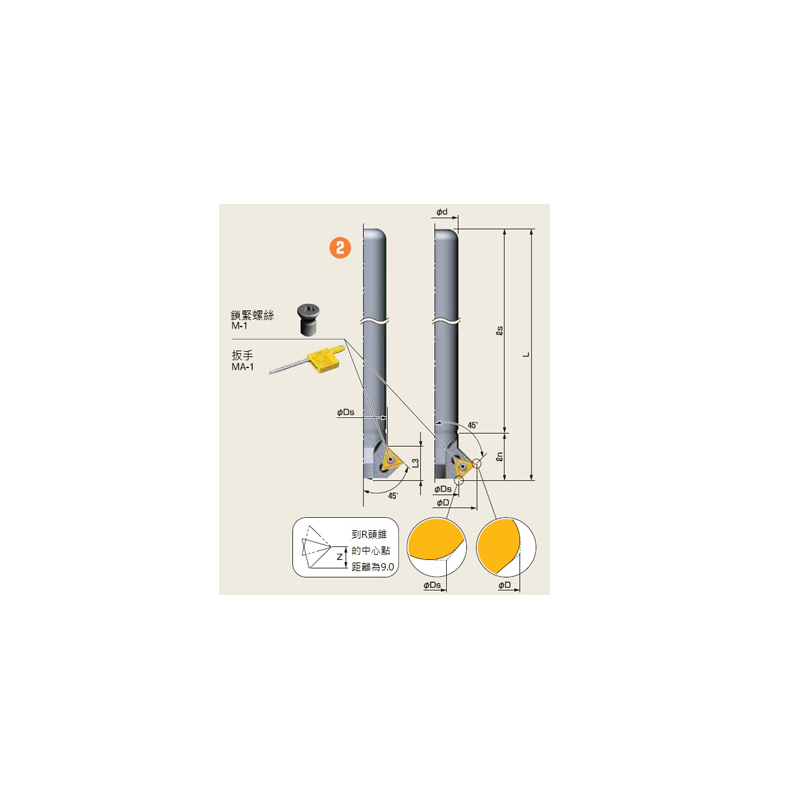

RV16-35T 千鳥2 35.9 18 — 16 200 175 25 18.3 9.0 T22MOR Ø18 ~ Ø35.9
RV25-46T 千鳥4 45.6 28 25 200 175 25 17.9 9.0 T22MOR Ø28 ~ Ø45.6



●切削條件

倒　角　加　工
切削材質 刀片進給量(mm/刃) 切削速度(m/分)
普通鋼系列 0.05 ~ 0.2 100 ~ 150
合金鋼系列 0.05 ~ 0.2 100 ~ 150
不銹鋼系列 0.05 ~ 0.2 80 ~ 120
鋁。樹脂。黃銅系列 0.08 ~ 0.25 150 ~ 400
鑄鋼系列 0.05 ~ 0.2 100 ~ 150



V　槽　加　工
切削材質 刀片進給量(mm/刃) 切削速度(m/分)
普通鋼系列 0.03 ~ 0.1 100 ~ 150
合金鋼系列 0.03 ~ 0.1 100 ~ 150
不銹鋼系列 0.03 ~ 0.1 80 ~ 120
鋁。樹脂。黃銅系列 0.05 ~ 0.15 150 ~ 400
鑄鋼系列 0.03 ~ 0.1 100 ~ 150



●適用刀片

刀片樣式 刀片型號 材質 邊緣形狀 塗層 使用角數 1盒(片)
T22MOR NK5050 超硬K10 尖銳邊緣 TiN 3 12
SPMT090304 NK6060 超硬M20 珩磨邊 TiAℓN 4 12
