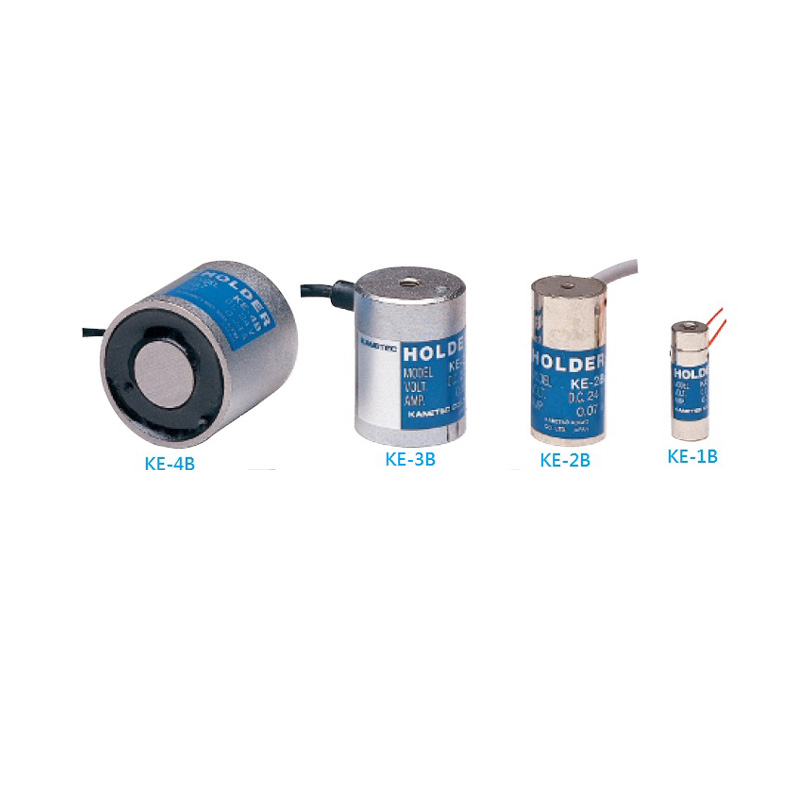

KE-B系列 電磁架
用途:連續沖床自動送料機、鐵板自動化搬運機械、裝在工業用機械手臂。
特點:
●堅固的結構設計可耐久使用。
●強磁材料品質穩固永不衰退。
●使用特殊高耐用性抗彎曲和震動特種電線(除KE-1B外)。
●板厚和電磁座間的空隙會影響吸磁力。
Product Description
型 號 | 尺寸
mm |
最大吸著力
Kgf |
取付穴 | 外 觀 尺 寸 mm | 電壓 | 電流 | 使用率 | 適用整流器 | |||
M1 | M2 | P1 | C | P2 | |||||||
KE-1B | Ø10 x 30 | 0.8 | M4x0.7
深6 |
– | – | – | – | DC 6V | 0.18A | 連續
100% ED |
KR-T101A-6/24
RH-M303A-6/24、-C1、-C2 |
KE-2B | Ø20 x 40 | 2.8 | – | – | Ø3.7 | 7 | DC 24V | 0.07A | KR-T101A-6/24
RH-M303A-6/24、-C1、-C2 RH-M105C-24 |
||
KE-3B | Ø30 x 40 | 18 | M6x1.0
深12 |
Ø4深2 | 10 | 8 | 0.19A | ||||
KE-4B | Ø40 x 40 | 40 | Ø4深3 | 15 | 8.5 | 0.24A | |||||
KE-5B | Ø50 x 50 | 60 | M8x1.25
深15 |
Ø5深4 | 18 | Ø6.2 | 10 | DC 90V | 0.12A | KR-N101A
KR-N103A RH-M302A RH-M305A RH-M210C |
|
KE-6B | Ø60 x 60 | 110 | 20 | 12 | 0.19A | ||||||
KE-7B | Ø70 x 60 | 150 | M10x1.5
深15 |
Ø6深6 | 15 | 0.20A | |||||
KE-8B | Ø80 x 60 | 200 | 0.26A | ||||||||
KE-9B | Ø90 x 60 | 330 | 0.35A |
