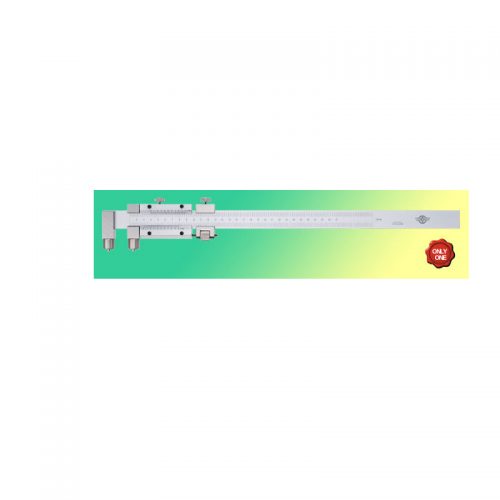

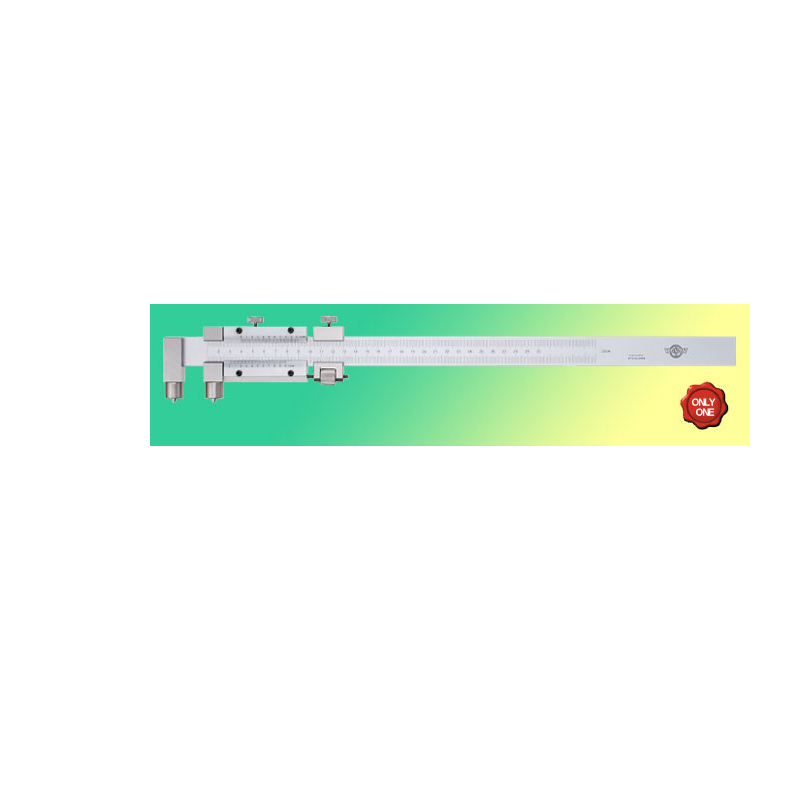

FBM30 . FBM70 高壓油管／容器法蘭孔距卡尺（工作用）
依據日本石油協會標準
※溝內徑的量測～～讀取下刻度
※溝外徑的量測～～讀取上刻度
※溝槽中心徑，從R11～R105和溝槽依日本石油協會標準
Product Description
| 型 號 | 測定範圍mm | 最小
讀值 mm |
誤差
mm |
A | B | C | E | F | G | H | I | J | K | |
| 內徑 | 外徑 | |||||||||||||
| FBM30 | 12 ~ 300 | 23 ~ 300 | 0.02
﹝49mmを50等分﹞ |
±0.04 | 500 | 37.5 | 25 | 14 | 4 | Ø16 | Ø5.5 | Ø2 | 18 | 46º |
| FBM70 | 12 ~ 700 | 23 ~700 | ±0.06 | 900 | ||||||||||
