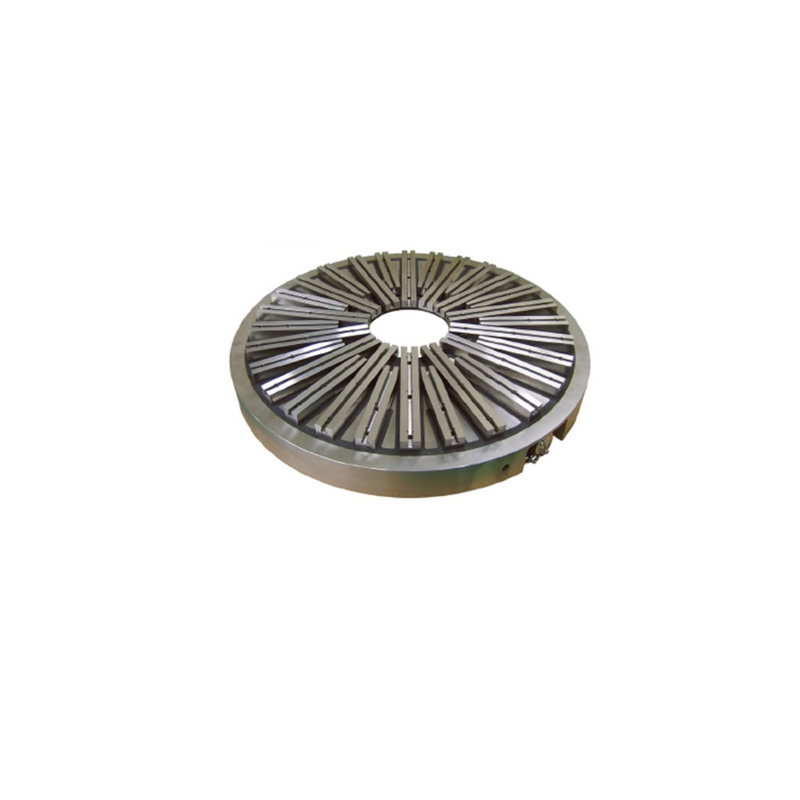

EPC-Z型 強力圓形永電磁吸盤
用途:車床、圓筒研磨盤等軸承環工件的旋轉加工。
特點:
●設計了一種適合於銑削的磁極結構,實現了磁力強,適合於大負荷的銑削工作。
●長方形磁極,不管工件大小磁力都能穩定產生。
●附帶的T型槽、適配器,可以保持和吸引直徑大小不同的工件。
●可以加工與處理任何方向的工件。另外,可以方便的進行進料切削和肥料的維護清理。
Product Description
型 號 | 尺 寸
mm |
磁極數 | 吸著可能徑 | 適用整流器 | |
最小徑 | 最大徑 | ||||
EPC-Z60 | Ø640 x 90 | 14 | 250 | 600 | EPS-PZ2100A-2 |
EPC-Z90 | Ø950 x 90 | 28
( 14+14 ) |
900 | EPS-PZ2100A-4 | |
EPC-Z120 | Ø1250 x 90 | 1200 | EPS-PZ2100A-6 | ||
EPC-Z150 | Ø1550 x 110 | 44
( 22+22 ) |
500 | 1500 | EPS-PZ2100A-8 |
EPC-Z180 | Ø1850 x 110 | 43 | 800 | 1800 | EPS-PZ2100A-10 |
EPC-Z200 | Ø2050 x 110 | 50 | 1000 | 2000 | EPS-PZ2100A-12 |
●適用整流器
型 號 | 電 源 | 輸 出 | 容量 | 本 體 尺 寸 mm | |||
電壓 | 電流 | 寬度 | 高度 | 長度 | |||
EPS-PZ2100A-2 | AC200V
( 50/60Hz) 1Ø |
DC90V x 2回切替 | バルス100A
(切替1回当い) |
30A | 450 | 450 | 200 |
EPS-PZ2100A-4 | DC90V x 4回切替 | 60A | 650 | 750 | 250 | ||
EPS-PZ2100A-6 | DC90V x 6回切替 | ||||||
EPS-PZ2100A-8 | DC90V x 8回切替 | 75A | 600 | 850 | |||
EPS-PZ2100A-10 | DC90V x 10回切替 | 800 | 925 | 300 |
