ARN12-30S系列 面銑刀 (3刃)

ARN12-30S系列 面銑刀 (3刃)

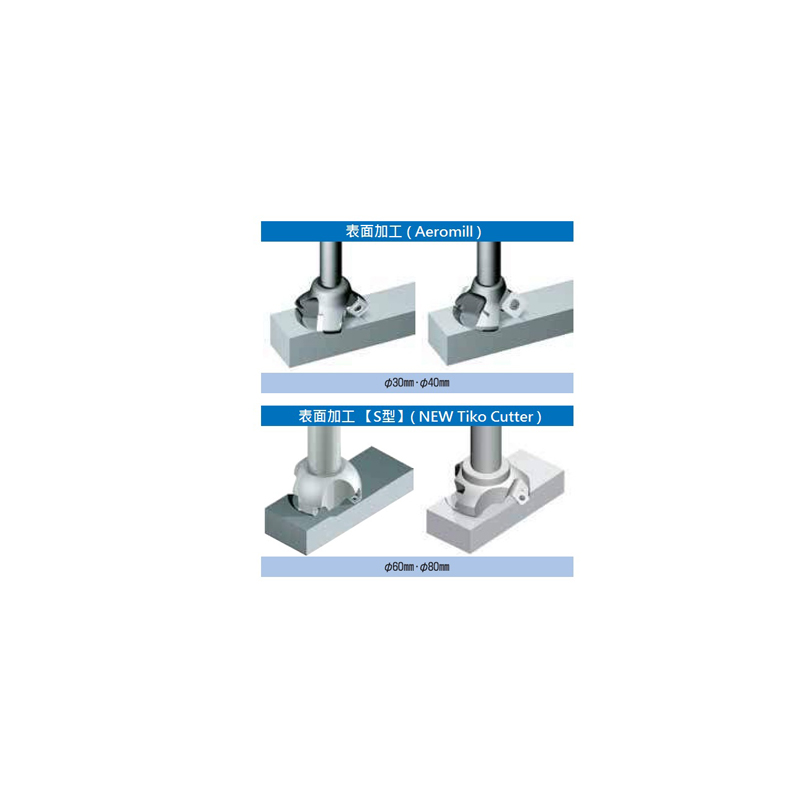

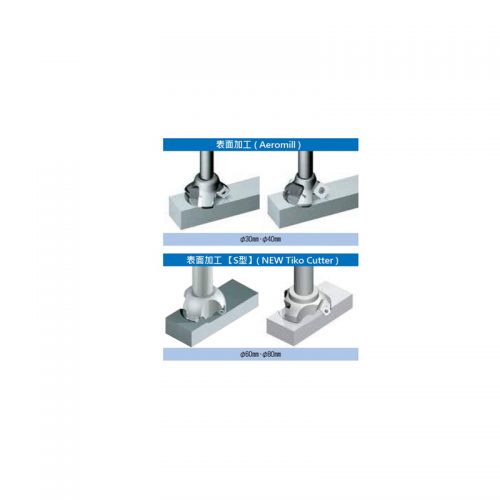

Aeromill系列：採用小柄徑

●最適用於攻絲中心等低剛性機器使用

●有正前角和負前角的刀片可供選擇，可對應各式各樣的工件使用。



NEW Tiko Cutter系列：適用於薄板加工

●小柄徑的刀柄，也適用於小型加工中心

●富士元獨創的正負式刀片，在加工薄板（製罐）等時，不會出現顫震



添加到願望清單
Compare
Categories : , Tag :

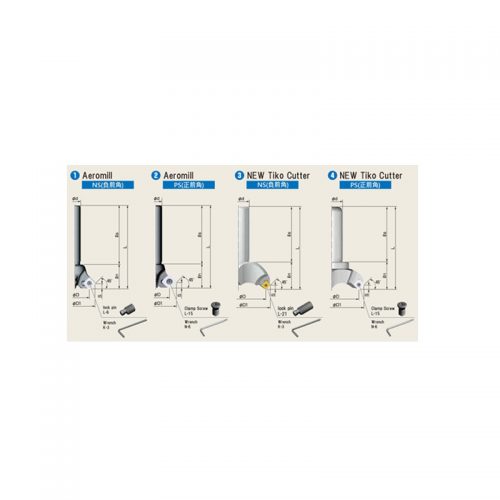

類　別 型　　號 圖 刃數 外　觀　尺　寸　mm 適用刀片
ØD ØD1 Ød L ℓs ℓn S
Aeromill 正

角

 ARN12-30S 3 30 42 12 85 60 25 5.0 S32MOZ / S32GUR
ARN16-40S 3 40 52 16 85 60 25 5.0 S32MOZ / S32GUR
負

角

 ARP12-30S 3 30 43.2 12 85 60 25 6.0 S3H3MNZ / S3H3GNZ
ARP16-40S 3 40 53.6 16 85 60 25 6.0 S3H3MNZ / S3H3GNZ
NEW Tiko

Cutter

 正

角

 TKN20-60S-03 3 60 73 20 120 80 40 5.0 S32MOZ / S32GUR
TKN20-80S-03 3 80 93 20 120 80 40 5.0 S32MOZ / S32GUR
TKN32-60S-03 3 60 73 32 120 80 40 5.0 S32MOZ / S32GUR
TKN32-80S-03 3 80 93 32 120 80 40 5.0 S32MOZ / S32GUR
負

角

 TKP20-60S-03 3 60 74 20 120 80 40 6.0 S3H3MNZ / S3H3GNZ
TKP20-80S-03 3 80 94 20 120 80 40 6.0 S3H3MNZ / S3H3GNZ
TKP32-60S-03 3 60 74 32 120 80 40 6.0 S3H3MNZ / S3H3GNZ
TKP32-80S-03 3 80 94 32 120 80 40 6.0 S3H3MNZ / S3H3GNZ



●切削條件

S32MOZ使用時
倒　角　加　工 NK2001 NK2050 AB01F NK1010 NK2020 NK3030 AC15T
切削材質 刀片進給量(mm/刃) 切　削　速　度　m/分
普通鋼系列SS等 0.1 ~ 0.3 200 ~ 300 200 ~ 300 200 ~ 300 150 ~ 200 150 ~ 250
合金鋼系列SDK/SCM等 0.1 ~ 0.3 200 ~ 250 200 ~ 250 200 ~ 250 150 ~ 200 150 ~ 250
不銹鋼系列SUS等 0.1 ~ 0.25 120 ~ 180 150 ~ 200 150
鋁。樹脂。黃銅系列
鑄鋼系列FC/FCD等 0.1 ~ 0.3 200 ~ 250

※FCD切削時

 200 ~ 250

※FCD切削時

 150 ~ 200



S32GUR使用時
倒　角　加　工 NK2001 NK1010 NK2020 NK3030 NK5050 NK6060 NK8080 DIA
切削材質 刀片進給量(mm/刃) 切　削　速　度　m/分
普通鋼系列SS等 0.08 ~ 0.2 200 ~ 300 150 ~ 200
合金鋼系列SDK/SCM等 0.08 ~ 0.2 200 ~ 250 150 ~ 200
不銹鋼系列SUS等 0.08 ~ 0.2 120 ~ 180 150 ~ 200 150 ~ 250 150 ~ 250

※SUS316切削時
鋁。樹脂。黃銅系列 0.08 ~ 0.2 250 ~ 800 200 ~ 800 200 ~ 800 500 ~ 2,000
鑄鋼系列FC/FCD等 0.08 ~ 0.2 200 ~ 250

※FCD切削時

 100 ~ 150



  S3H3MNZ使用時 S3H3GNZ使用時
倒　角　加　工 NK2001 NK2020 AC15D NK1010 NK9090
切削材質 刀片進給量(mm/刃) 切　削　速　度　m/分
普通鋼系列SS等 0.08 ~ 0.2 200 ~ 300 150 ~ 200
合金鋼系列SDK/SCM等 0.08 ~ 0.2 200 ~ 300 150 ~ 200
不銹鋼系列SUS等 0.1 150
鋁。樹脂。黃銅系列 0.1 ~ 0.2 500 ~ 1,000 500 ~ 1,000
鑄鋼系列FC/FCD等



●適用刀片

刀片樣式 刀片型號 材質 邊緣形狀 塗層 使用角數 1盒(片)
S32MOZ NK2001 金屬陶瓷 珩磨邊 無 8 12
S32MOZ NK2050 金屬陶瓷 珩磨邊 無 8 12
S32MOZ AB01F 金屬陶瓷 珩磨邊 AlCrN 8 12
S32MOZ NK1010 超硬K10 尖銳邊緣 無 8 12
S32MOZ NK2020 超硬M20 珩磨邊 無 8 12
S32MOZ NK3030 超硬M20 珩磨邊 TiN 8 12
S32MOZ AC15T 微粒子超硬 珩磨邊 AlCrN 8 12
S32GUR NK2001 金屬陶瓷 珩磨邊 無 8 12
S32GUR NK1010 超硬K10 尖銳邊緣 無 8 12
S32GUR NK2020 超硬M20 珩磨邊 無 8 12
S32GUR NK3030 超硬M20 珩磨邊 TiN 8 12
S32GUR NK5050 超硬K10 尖銳邊緣 TiN 8 12
S32GUR NK6060 超硬M20 珩磨邊 TiAℓN 8 12
S32GUR NK8080 超硬K10 尖銳邊緣 TiAℓN 8 12

S32GUR DIA DIA 尖銳邊緣 無 1 1
S3H3MNZ NK2001 金屬陶瓷 珩磨邊 無 4 12
S3H3GNZ NK1010 超硬K10 尖銳邊緣 無 4 12
S3H3MNZ NK2020 超硬M20 珩磨邊 無 4 12
S3H3GNZ NK9090 超硬K10 尖銳邊緣 無 4 12
S3H3MNZ AC15D 微粒子超硬 珩磨邊 AlCrN 4 12
